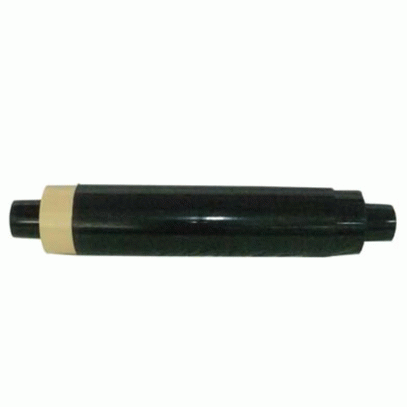

整体预制式中间接头
整体预制式中间接头
常规价格
0₫
常规价格
促销价
0₫
单价
/
单价
无法加载取货服务可用情况
应用领域：
主要应用于高压交流输电领域，高压电力电缆与电缆之间的连接
产品描述
- 接头结构紧凑，安装简便，橡胶绝缘件内爬距长，设计欲度大，能适用于特别潮湿地区长期稳定运行；
- 外护层采用高强度保护壳和防水绝缘密封结构，具有良好的机械及密封性能，并且具有良好的防腐蚀能力，确保接头长期在恶劣环境下安全运行；
- 防爆性能好，不会因事故形成碎片危及人身设备安全；
- 最外层可配玻璃钢外保护盒，内浇注高压电缆防水密封胶，增强其防水性能。
产品参数
| 名称 | 整体预制式中间接头 | |
|---|---|---|
| 型号规格 | WYJJTI、WYJJJI | WYJJTI、WYJJJI |
| 执行标准 | IEC60840、GB/T11017 | IEC62067、GB/Z18890 |
| 额定电压（U0/U） | 64/110kV | 127/220kV |
| 最高运行电压（Um） | 126kV | 252kV |
| 基准冲击耐压水平（BIL） | 550kV | 1050kV |
| 导体最高额定温度 | ||
| a):正常运行时 | 90℃ | 90℃ |
| b):暂态（短路时间不超过5S） | 250℃ | 250℃ |
| 绝缘材料 | 进口三元乙丙橡胶 | 进口三元乙丙橡胶 |
| 应力锥材料 | 进口三元乙丙橡胶 | 进口三元乙丙橡胶 |
| 接头适用电缆外径（打磨后） | Φ56-85mm | Φ80-116mm |
| 存贮条件和有效使用期 | 阴凉干燥密封避光，5年 | 阴凉干燥密封避光，5年 |
| 绝缘的相对介电常数 | 2.3-3.2 | 2.3-3.2 |
| 绝缘的体积电阻率 | ≥1×1015Ω·cm | ≥1×1015Ω·cm |
| 连接管 | ||
| a):压接工序说明 | 六角围压 | 六角围压 |
| b):压接用工模尺寸 | 按电缆导体截面选取 | 按电缆导体截面选取 |
| 重量 | 120kg | 160kg |
| 接头的密封形式 | 防水带、热缩管、电缆密封胶 | 防水带、热缩管、电缆密封胶 |
| 金属护套接地的电气连接方式 | 焊接或封铅 | 焊接或封铅 |
| 加强保护盒（选配） | ||
| a):材料 | 玻璃钢 | 玻璃钢 |
| b):外形尺寸 | 2100×500×400 | 2850×600×600 |
| 防水材料 | ||
| a):材料 | 聚氨酯 | 聚氨酯 |
| b):数量 | 125kg | 175kg |
| 绝缘接头金属护套 | ||
| a):耐受直流电压 | 20kV | 25kV |
| b)：耐受冲击电压 | 75kV | 95kV |
产品选型
直通中间接头：WYJJTI型
绝缘中间接头：WYJJJI型
- 额定电压：48/66kV，适用120 ~1600mm2
- 额定电压：64/110kV，适用240 ~1600mm2
- 额定电压：76/138kV，适用240 ~1600mm2
- 额定电压：127/220kV，适用400 ~2500mm2
