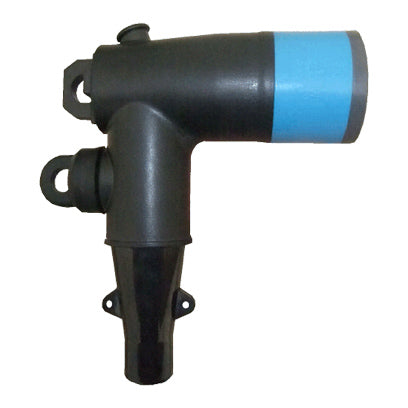

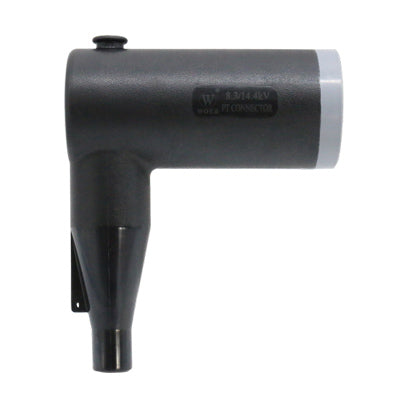

PT插头及其连接附件

应用领域：

PT插头及其连接附件用于24kV及以下全封闭肘头座式带熔断器户内电压互感器与开关设备之间，提供绝缘电气连接。电压互感器出线接口符合IEEE386 Figure 7 —200 A loadbreak interface的套管外型尺寸

产品描述

欧式250A可分离连接器，包含：

1、WEZT 15/250欧式250A肘型插头；WEZT 24/250欧式250A肘型插头；

2、WEZC 15/250欧式250A直型插头；WEZC 24/250欧式250A直型插头；

3、欧式250A可分离连接器适用于环网开关柜的（交联电力电缆）进出线终端，与开关柜的进出线A型套管连接。提供电力电缆到开关柜或电缆分支箱的全绝缘，全密封连接。

4、欧式250A肘型插头用于套管与电缆90度转角出线方式；欧式250A直型插头用于套管与电缆直线型出线方式。

PT插头及其连接附件包含：

1、WPT 15/200   15kV PT插头；

2、WAPT 25/200   25kV PT插头；

PT插头与其它电缆附件通过电缆定制的PT连接组件；连接电缆有硬电缆XLPE，软电缆ERF可选。



产品参数

电气性能：

额定电压	15kV	24kV
工频耐压(AC)	42kV/1min	54kV/5min
局部放电	15kV,≤5pC	20kV,≤5pC
冲击电压(正负极性各10 次)	95V	125kV
屏蔽电阻	≤5000Ω	≤5000Ω
适用电缆截面	25-50mm2	25-120mm2



产品选型
