15kV欧式630/1250A屏蔽型可分离连接器

应用领域：

用于高压电气设备，适用于EN 50180&EN 50181标准的TYPE “C”套管，为套管与电缆提供全绝缘，屏蔽可触摸连接。

产品描述

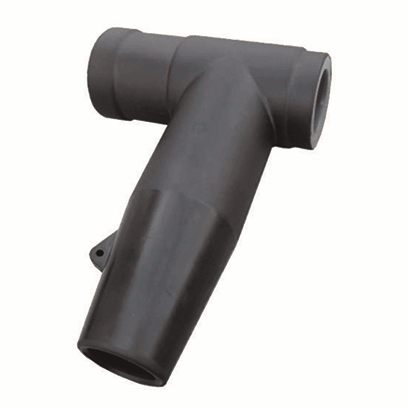

15kV欧式630/1250A屏蔽型可分离连接器，包含：WEBⅢ 15/630（1250）欧式新型前插头，WEBKⅢ 15/630（1250）欧式新型后插头，欧式后插式避雷器(多种型号)。产品分630A、1250A两个系列。

WEBⅢ 15/630（1250）欧式新型前插头适用于环网开关柜的（交联电力电缆）进出线终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管连接。也适用于箱式变电站装置。提供电力电缆到开关柜或电缆分支箱的全绝缘，全密封连接。前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。产品符合标准EN 50180 & 50181中C型套管设计。

WEBKⅢ 15/630（1250）欧式新型后插头和WEBⅢ 15/630（1250）欧式新型前插头或另外的WEBKⅢ 15/630（1250）欧式新型后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。

产品特点:

1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。

2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。

3、屏蔽型插头的内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。

4、小型化结构，适应箱体设计趋势。



产品参数

前插、后插电气性能：

额定电压	15kV
适用套管类型（前插）	C 型
工频耐压(AC)	39kV/5min
局部放电	15kV,≤10pC
冲击电压(正负极性各10 次)	95kV
屏蔽电阻	≤5000Ω
适用电缆截面	25-630mm2
注：该产品满足IEC 60502.4 及GB/T 12706.4 要求。

避雷器电气性能：

序号	项目	单位	参数
1	产品型号	-	YH5WS-17/50	YH5WZ-17/45	HY5WZ-17/45	YH5WR-17/45	YH5WZ-10/27	YH5WS-10/30	YH5WS-13/36
2	系统标称电压	kV	10	10	10	10	6	6	10
3	避雷器额定电压	kV	17	17	17	17	10	10	13
4	持续运行电压	kV	13.6	13.6	13.6	13.6	8.0	8.0	10.4
5	标称放电电流In	kA	5	5	5	5	5	5	5
6	直流1mA参考电压	kV	≥25	≥24	≥24	≥24	≥14.4	≥15	≥19.3
7	0.75U1mA泄漏电流	μA	≤10	≤10	≤10	≤10	≤10	≤10	≤10
8	陡波冲击残	kV	≤57.5	≤51.8	≤51.8	≤51.8	≤31	≤34.6	≤41.3
9	雷电冲击残压	kV	≤50	≤45	≤45	≤45	≤27	≤30	≤36
10	操作冲击残压	kV	≤42.5	≤35	≤38.3	≤38.3	≤23	≤25.6	≤30.7
11	14.3kV下局部放电	pC	≤10	≤10	≤10	≤10	≤10	≤10	≤10
12	2mS方波冲击电流耐受	A	100	200	200	400	150	75	150
13	大电流冲击耐受	kA	65	65	80	65	65	65	65

沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。
