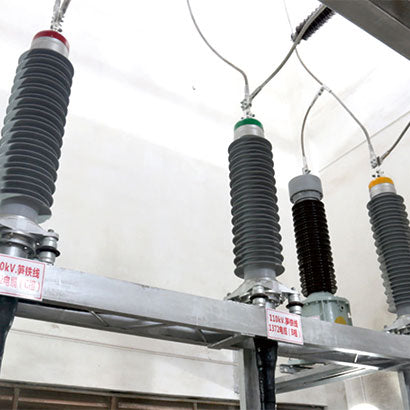

复合套管式户外终端
复合套管式户外终端
常规价格
0₫
常规价格
促销价
0₫
单价
/
单价
无法加载取货服务可用情况
应用领域：
主要应用于高压交流输电领域，高压电力电缆与电气设备或架空线的连接
产品描述
- 终端应力锥采用进口三元乙丙橡胶（EPDM）注射成型，由弹簧锥托顶紧，且采用应力锥罩结构将应力锥和绝缘填充剂隔离，克服了应力锥由材料老化带来的弹性松弛、应力锥与电缆外半导电层接触不良等弊病，以确保终端长期安装稳定运行；
- 终端采用多层密封结构，以防止终端在运行过程中出现渗水、漏油等现象；
- 终端套管采用大小伞裙结构，具有良好的防污闪特性；
- 复合套管采用硅橡胶伞裙作为外绝缘，具有优良的耐污闪性、抗紫外线、抗老化性能及防爆性能，且其重量不足瓷套重量的50%。
产品参数
| 序号 | 项目 | 参数（110kV） | 参数（220kV） |
|---|---|---|---|
| 1 | 名称 | 复合套管户外终端 | 复合套管户外终端 |
| 1.1 | 规格 | WYJZWCF4（WYJZWFY4） | WYJZWCF4（WYJZWFY4） |
| 1.2 | 执行标准 | IEC60840 GB/T11017 | IEC62067、GB/Z18890 |
| 1.3 | 额定电压(Uo/U) | 64/110kV | 127/220kV |
| 1.4 | 最高工作电压(Um) | 126kV | 252kV |
| 1.5 | 基准冲击耐压水平(BIL) | 550kV | 1050kV |
| 1.6 | 导体最高额定温度： | ||
| a)正常运行时 | 90℃ | 90℃ | |
| b)暂态（短路电流持续时间不超过5s） | 250℃ | 250℃ | |
| 1.7 | 绝缘件 | ||
| a)材料和颜色 | 环氧树脂及进口硅橡胶/灰色 | 环氧树脂及进口硅橡胶/灰色 | |
| b)爬距 | 4032mm | ≥7812mm | |
| c)机械性能描述 | 水平负荷2kN | 水平负荷2kN | |
| 1.8 | 应力锥 | ||
| a)材料 | 进口三元乙丙橡胶 | 进口三元乙丙橡胶 | |
| b)存贮条件和有效使用期 | 阴凉干燥，5年 | 阴凉干燥，5年 | |
| 1.9 | 终端重量 | 130kg | 780kg |
| 1.10 | 高度 | 1920mm | 3425mm |
| 1.11 | 尾端密封形式 | 防水带、环氧泥、热缩管 | 防水带、环氧泥、热缩管 |
| 1.12 | 终端的金属接地 | ||
| a)连接方式 | 焊接或封铅 | 焊接或封铅 | |
| b)等效截面 | ≥240mm2 | ≥240mm2 | |
| c)允许通过最大短路电流 | 与电缆一致 | 与电缆一致 |
产品选型
WYJZWCF4(WYJZWFY4)型: 适用于户外Ⅳ级污秽等级
- 额定电压：48/66kV，适用120 ~1600mm2
- 额定电压：64/110kV，适用240 ~1600mm2
- 额定电压：76/138kV，适用240 ~1600mm2
- 额定电压：127/220kV，适用400 ~2500mm2
