美式35kV可分离连接器

美式35kV可分离连接器

0₫
0₫
促销 售罄

应用领域：

用于35kV及以下电气设备的进出线位置。产品符合IEEE 386设计，为电气设备的出线套管与电缆提供全绝缘，屏蔽可触摸的电气连接



产品描述

美式35kV可分离连接器与IEC系列符合E型套管的35kV  E型可分离连接器一致。

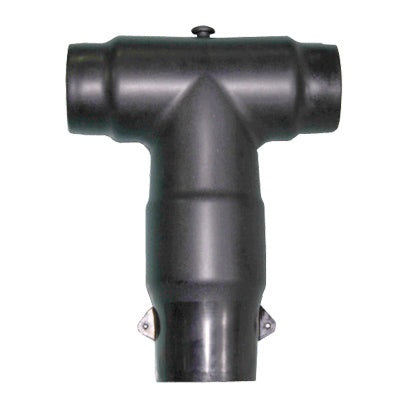

35kV 前插，型号：WEB 35/630；35kV后插，型号：WEBK 35/630。产品一般多用于35kV电缆分支箱中，为电缆分支箱的套管与电缆之间提供全绝缘电气连接。

前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。

后插头和同系列的前插头或另外同系列的后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路同系列的后插电缆头或后插式避雷器。

产品特点:

1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。
2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。

3、屏蔽型插头的内外屏设计，设计采用仿真软件仿真优化，使得电场结构更加合理；外屏蔽层模塑成型，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。



产品参数

电气性能：

额定电压 35kV
适用套管类型（前插） IEEE 386 FIG13、E型
工频耐压(AC) 117kV/5min
局部放电 45kV,≤10pC
冲击电压(正负极性各10 次) 200kV
屏蔽电阻 ≤1000Ω
适用电缆截面 25-500mm2
注：该产品满足GB/T 12706.4 要求。


序号 项目 单位 参数
1 产品型号 - YH5WZ-51/134 YH5WZ-51/134 YH5WZ-51/134
2 系统标称电压 kV 35 35 35
3 避雷器额定电压 kV 51 51 51
4 持续运行电压 kV 40.8 40.8 40.8
5 标称放电电流In kA 5 5 5
6 直流1mA参考电压 kV ≥73 ≥73 ≥73
7 0.75U1mA泄漏电流 μA ≤10 ≤10 ≤10
8 陡波冲击残压 kV ≤154 ≤154 ≤154
9 雷电冲击残压 kV ≤134 ≤134 ≤134
10 操作冲击残压 kV ≤114 ≤114 ≤114
11 局部放电 pC ≤10 ≤10 ≤10
12 2mS方波冲击电流耐受 A 400 600 800
13 大电流冲击耐受 kA 100 100 100



产品选型


查看完整详细信息
