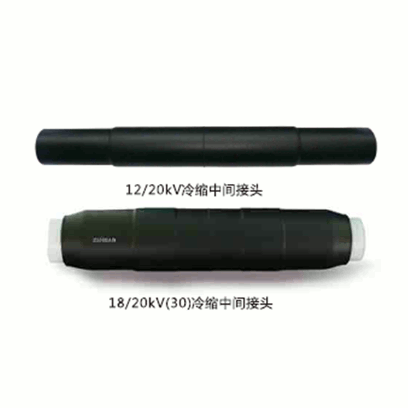

全冷缩电缆中间接头

应用领域：

广泛应用于1-35kV电力电缆输配电网络基础建设中

产品描述

全冷缩中间接头，是电缆中间接头的一种形式，使用在两条电缆的接续位置，起到恢复电缆结构及功能的作用。其主体部分是利用优质液态硅橡胶在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成的。根据电压等级的不同，分为1kV、8.7/15kV、12/20kV、18/30kV、26/35kV等电压等级产品。

全冷缩技术：无需动火及特殊工具，也无逐渐套入的麻烦，只需轻轻抽取芯绳，就会依靠自身的弹性回缩，从而紧紧贴附在电缆上，完成安装。
绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终对电缆本体提供恒定持久的径向压力，局部放电量小，与电缆本体“同呼吸”。
密封性好：采用密封胶和高性能防水胶带配合密封方案，实现了中间头主体、内护套、外护套三层防水结构，达到长期密封防水的功能。
安装简便：安装简单，操作的技术依赖性低，电缆预处理时，开剥距离短，安装空间需要较小。接地采用恒力弹簧工艺，无需焊接或铜扎线，更加快捷可靠。
运用广泛：外部可选用不同功能的防护壳体加以保护，使电缆中间接头具有防腐、抗机械力冲击、防火、防爆等特点。



产品参数

产品电气性能满足IEC60502、 GB/J12706.4标准要求。

主要电气参数：

测试项目	标准要求及检测结果
	8.7/15kV	12/20 kV	18/30 kV	26/35 kV
5min工频耐压试验	39kV	54kV	81kV	117kV
	未击穿、未闪络
局部放电试验	15 kV	20 kV	30 kV	45 kV
	无可检测放电
空气中负荷循环试验	22 kV	30 kV	45 kV	65 kV
	导体加热至温度95℃～100℃，共经受30个循环，未击穿、未闪络
水中负荷循环试验	22 kV	30 kV	45 kV	65 kV
	导体加热至温度95℃～100℃，共经受30个循环，未击穿、未闪络
冲击电压试验	95 kV	125 kV	170 kV	200 kV
	正负极性各10次，未击穿、未闪络
正运行时最高允许温度	90℃	90℃	90℃	90℃
短路时最高允许温度	250℃	250℃	250℃	250℃

0.6/1kV产品电气参数：

检测项目	标准要求	结论
5min工频耐压试验	8kV，不击穿	通过
4h工频耐压试验	7.2Kv,不击穿	通过

沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。



产品选型

6～35kV冷缩中间接头产品选型表

0.6/1kV冷缩中间接头产品选型表：
