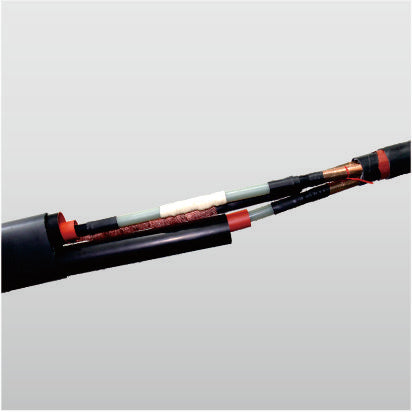

30kV热缩中间接头
30kV热缩中间接头
无法加载取货服务可用情况
应用领域：
应用于30kV交联电缆的中间处理
产品描述
-
a、电缆中间接头故障许多是因为密封不好造成的，我公司采用新工艺（三道密封工艺），是电缆运行起来更加安全可靠。所谓三道密封，即外护层密封、内护层密封再加内绝缘管两端的密封，共三道密封。
b、绝缘管加长，解决了爬电问题。
c、护套管柔软、阻燃。
产品参数
|
序号 |
试验项目1） |
标准要求 |
||
|
户内 |
户外 |
中间 |
||
|
1 |
工频耐压试验 |
81kV，5min |
||
|
淋雨下工频耐压试验 |
------ |
72kV下，1min,组合试样未闪络和击穿 |
------ |
|
|
2 |
室温下局部放电试验 |
------ |
在30kV下组合试样的放电量为≤10pC |
------ |
|
3 |
高温下冲击电压试验，在θt2)下 |
170kV，正负极性冲击各10次不闪络，不击穿 |
||
|
6 |
恒压负荷循环试验（空气中） |
在θt温度下和45kV下循环60次 |
||
|
7 |
局部放电（在θt2）4）下和环境温度下t） |
在30kV下≤10pC |
||
|
8 |
短路热稳定（屏蔽5）） |
在电缆屏蔽的ISC下，短路2次，无可见损伤； |
||
|
9 |
短路热稳定（导体） |
升高到电缆导体的θSC下，短路2次，无可见损伤 |
||
|
10 |
冲击电压试验 |
每个极性冲击10次 |
||
|
11 |
交流耐压 |
45kV，15min |
||
|
12 |
潮湿试验 |
22.5kV，300 |
------ | ------ |
|
13 |
盐雾试验 |
------ |
22.5kV，1000H | ------ |
|
1） 除非另有规定，试验应在环境温度下进行； 2） θt是正常运行时导体最高温度加（5-10）℃； 3） 每一循环8H，温度稳定时间至少2H，冷却时间至少3H； 4） 在加热期结束时进行测量； 5） 本试验仅适用于能直接或通过衬套与电缆金属屏蔽相连接的终端； |
||||
产品选型
|
电压等级 |
线芯数量 |
电缆截面/mm2 |
产品代码 |
|
18/30(36)kV 19/33(36)kV |
3,1 |
35-50 70-120 150-240 300-400 500-630 |
18/30kVRSJY-3/1(1/1) 18/30kVRSJY-3/2(1/2) 18/30kVRSJY-3/3(1/3) 18/30kVRSJY-3/4(1/4) 18/30kVRSJY-3/5(1/5) |
