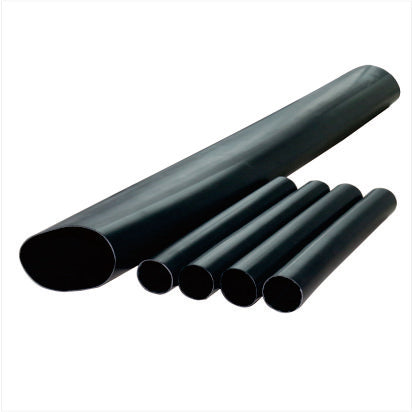

10kV热缩中间接头

10kV热缩中间接头

0₫
0₫
促销 售罄

应用领域：

应用于10kV交联电缆的中间处理



产品描述

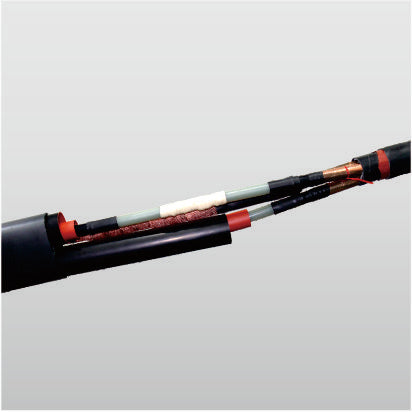

a、电缆中间接头故障许多是因为密封不好造成的，我公司采用新工艺（三道密封工艺），是电缆运行起来更加安全可靠。所谓三道密封，即外护层密封、内护层密封再加内绝缘管两端的密封，共三道密封。

b、绝缘管加长，解决了爬电问题。

c、护套管柔软、阻燃。



产品参数

序号

试验项目1）

标准要求

户内

户外

中间

1

工频耐压试验

AC 39kV，5min或

DC 35kV，15min

淋雨下工频耐压试验

----

35kV下，1min,组合试样未闪络和击穿

------

2

室温下局部放电试验

在15kV下组合试样无可检测放电

3

高温下冲击电压试验，在θt2)下

95kV，正负极性冲击各10次不闪络，不击穿

4

恒压负荷循环试验

在θt温度下和23kV下循环60次3）(空气中)

在θt温度下和23kV下循环30次3）(空气中)和30次3）（水中）

5

局部放电（在θt2）4）下和环境温度下t）

在15kV下≤10pC

6

短路热稳定（屏蔽5））

在电缆屏蔽的ISC下，短路2次，无可见损伤；

7

短路热稳定（导体）

升高到电缆导体的θSC下，短路2次，无可见损伤

8

短路动稳定

在电缆屏蔽的Id下，短路1次，无可见损伤

9

冲击电压试验

95kV，正负极性冲击各10次不闪络，不击穿

10

交流耐压

23kV，15min

11

潮雾试验7）

11kV，300H

12

盐雾试验7）

11kV，1000H

1）除非另有规定，试验应在环境温度下进行；

2）θt是正常运行时导体最高温度加（5-10）℃；

3）每一循环8H，温度稳定时间至少2H，冷却时间至少3H；

4）在加热期结束时进行测量；

5）本试验仅适用于能直接或通过衬套与电缆金属屏蔽相连接的终端；

6）进对峰值电流ip>80kA的单芯电缆附件和峰值电流ip>63kA的三芯电缆附件有此要求；

7）对瓷套管、瓷绝缘套管的终端无此要求；对有护罩式终端应在三相条件下试验。



产品选型

电压等级

线芯数量

电缆截面/mm2

产品代码

8.7/15(17.5)kV

3,1

25-50

70-120

150-240

300-400

500-630

8.7/15kVRSJY-3/1(1/1)

8.7/15kVRSJY-3/2(1/2)

8.7/15kVRSJY-3/3(1/3)

8.7/15kVRSJY-3/4(1/4)

8.7/15kVRSJY-3/5(1/5)

6/10(12)kV

6.35/11(12)kV

3,1

25-50

70-120

150-240

300-400

500-630

6/10kVRSJY-3/1(1/1)

6/10kVRSJY-3/2(1/2)

6/10kVRSJY-3/3(1/3)

6/10kVRSJY-3/4(1/4)

6/10kVRSJY-3/5(1/5)
