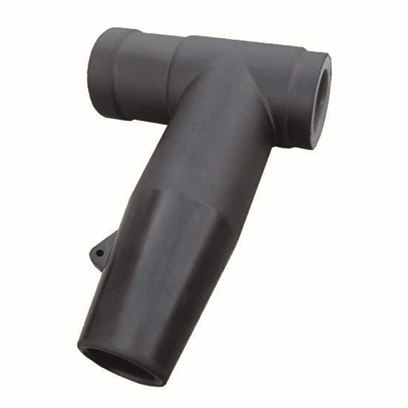

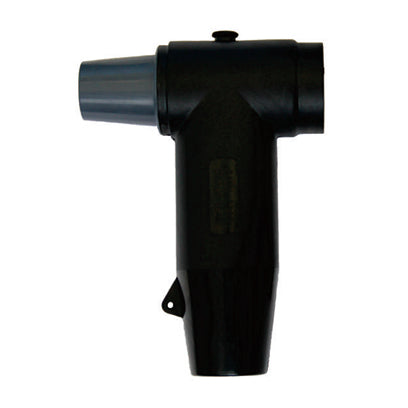

24kV欧式630A屏蔽型可分离连接器

应用领域：

用于24kV及以下电气设备，适用于EN 50180&EN 50181标准的TYPE “C”套管，为套管与电缆提供全绝缘，屏蔽可触摸连接

产品描述

24kV欧式630A屏蔽型可分离连接器采用专利技术，专利号：ZL201020709860，产品安装简单，可靠。产品在荷兰DNV.GL，KEMA试验室检测，通过HD629.1和IEC60505.4全系列检测项目，获得4份金标证书。

24kV欧式630A屏蔽型可分离连接器，包含：WEB24/630欧式新型前插头，WEBK24/630欧式新型后插头，欧式后插式避雷器(多种型号)。

WEB24/630欧式新型前插头适用于环网开关柜的（交联电力电缆）进出线终端，与开关柜的进出线套管座、电缆分支箱的穿墙套管、双通套管连接。也适用于箱式变电站装置。提供电力电缆到开关柜或电缆分支箱的全绝缘，全密封连接。前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。产品符合标准EN 50180 & 50181中C型套管设计。

WEBK24/630欧式新型后插头和WEB24/630欧式新型前插头或另外的WEBK24/630欧式新型后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路后插电缆头或后插式避雷器。

产品特点

1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。

2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。

3、屏蔽型插头的内外屏设计使得电场结构更加优化；均匀外屏蔽层，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。

产品参数

前插、后插电气性能：

额定电压	24kV
适用套管类型（前插）	C 型
直流耐压	76kV/15min
工频耐压(AC)	57kV/5min
局部放电	25.4kV,≤5pC
冲击电压(正负极性各10 次)	125kV
屏蔽电阻	≤5000Ω
适用电缆截面	25-500mm2
注：该产品满足IEC 60502.4 ，HD629.1及GB/T 12706.4 要求。

避雷器电气性能：

序号	项目	单位		参数
1	产品型号	-	YH5WZ-26/66	YH5WZ-32/85	HY5WZ-34/85	YH5WX-34/90
2	系统标称电压	kV	20	20	20	20
3	避雷器额定电压	kV	26	32	34	34
4	持续运行电压	kV	20.8	25.6	27.2	27.2
5	标称放电电流In	kA	5	5	5	5
6	直流1mA参考电压	kV	≥37	≥47	≥48	≥50
7	0.75U1mA泄漏电流	μA	≤10	≤10	≤10	≤10
8	陡波冲击残	kV	≤76	≤95	≤95	≤104
9	雷电冲击残压	kV	≤66	≤85	≤85	≤90
10	操作冲击残压	kV	≤56	≤75	≤75	≤80
11	14.3kV下局部放电	pC	≤10	≤10	≤10	≤10
12	2mS方波冲击电流耐受	A	150	150	200	150
13	大电流冲击耐受	kA	65	65	80	65
