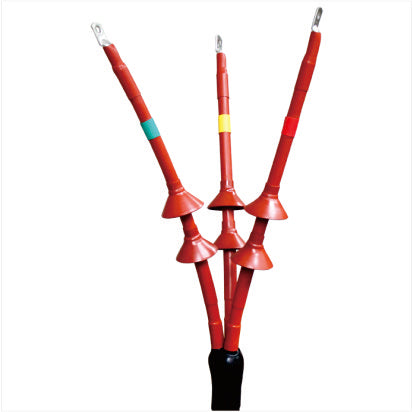

10kV热缩终端头

10kV热缩终端头

0₫
0₫
促销 售罄

应用领域：

应用于10kV交联电缆的终端处理



产品描述

1、交联电缆热缩型终端头双地线工艺。即钢铠地线和铜屏蔽地线分开，使电缆预试更加合理。

   a、测钢铠地线与对地电阻，导通时说明内衬层已破坏；测铜屏蔽地线对地电阻，导通时说明电缆内、外护层都已损坏。

   c、为了施工方便，开发了三角垫锥。

   d、指套锥形结构，绝不开裂。



产品参数

序号

试验项目1）

标准要求

户内

户外

中间

1

工频耐压试验

AC 39kV，5min或

DC 35kV，15min

淋雨下工频耐压试验

----

35kV下，1min,组合试样未闪络和击穿

------

2

室温下局部放电试验

在15kV下组合试样无可检测放电

3

高温下冲击电压试验，在θt2)下

95kV，正负极性冲击各10次不闪络，不击穿

4

恒压负荷循环试验

在θt温度下和23kV下循环60次3）(空气中)

在θt温度下和23kV下循环30次3）(空气中)和30次3）（水中）

5

局部放电（在θt2）4）下和环境温度下t）

在15kV下≤10pC

6

短路热稳定（屏蔽5））

在电缆屏蔽的ISC下，短路2次，无可见损伤；

7

短路热稳定（导体）

升高到电缆导体的θSC下，短路2次，无可见损伤

8

短路动稳定

在电缆屏蔽的Id下，短路1次，无可见损伤

9

冲击电压试验

95kV，正负极性冲击各10次不闪络，不击穿

10

交流耐压

23kV，15min

11

潮雾试验7）

11kV，300H

12

盐雾试验7）

11kV，1000H

1）除非另有规定，试验应在环境温度下进行；

2）θt是正常运行时导体最高温度加（5-10）℃；

3）每一循环8H，温度稳定时间至少2H，冷却时间至少3H；

4）在加热期结束时进行测量；

5）本试验仅适用于能直接或通过衬套与电缆金属屏蔽相连接的终端；

6）进对峰值电流ip>80kA的单芯电缆附件和峰值电流ip>63kA的三芯电缆附件有此要求；

7）对瓷套管、瓷绝缘套管的终端无此要求；对有护罩式终端应在三相条件下试验。



产品选型

电压等级

线芯数量

电缆截面/mm2

户内终端产品代码

户外终端产品代码

8.7/15(17.5)kV

3,1

25-50

70-120

150-240

300-400

500-630

8.7/15kVRSNY-3/1(1/1)

8.7/15kVRSNY-3/2(1/2)

8.7/15kVRSNY-3/3(1/3)

8.7/15kVRSNY-3/4(1/4)

8.7/15kVRSNY-3/5(1/5)

8.7/15kVRSWY-3/1(1/1)

8.7/15kVRSWY-3/2(1/2)

8.7/15kVRSWY-3/3(1/3)

8.7/15kVRSWY-3/4(1/4)

8.7/15kVRSWY-3/5(1/5)

6/10(12)kV

6.35/11(12)kV

3,1

25-50

70-120

150-240

300-400

500-630

6/10kVRSNY-3/1(1/1)

6/10kVRSNY-3/2(1/2)

6/10kVRSNY-3/3(1/3)

6/10kVRSNY-3/4(1/4)

6/10kVRSNY-3/5(1/5)

6/10kVRSWY-3/1(1/1)

6/10kVRSWY-3/2(1/2)

6/10kVRSWY-3/3(1/3)

6/10kVRSWY-3/4(1/4)

6/10kVRSNY-3/5(1/5)



查看完整详细信息
