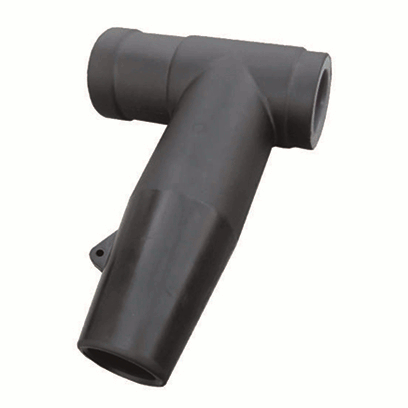

欧式250A可分离连接器

应用领域：

欧式250A可分离连接器用于24kV及以下电气设备的进出线位置。适用于EN 50180&EN 50181标准的TYPE “A”套管，额定电流250A。为套管与电缆提供全绝缘，屏蔽可触摸连接

产品描述

欧式250A可分离连接器，包含：

1、WEZT 15/250欧式250A肘型插头；WEZT 24/250欧式250A肘型插头；

2、WEZC 15/250欧式250A直型插头；WEZC 24/250欧式250A直型插头；

3、欧式250A可分离连接器适用于环网开关柜的（交联电力电缆）进出线终端，与开关柜的进出线A型套管连接。提供电力电缆到开关柜或电缆分支箱的全绝缘，全密封连接。

4、欧式250A肘型插头用于套管与电缆90度转角出线方式；欧式250A直型插头用于套管与电缆直线型出线方式。

产品参数

前插、后插电气性能

额定电压	15kV	24kV
适用套管类型（前插）	A 型	A 型
工频耐压(AC)	39kV/5min	54kV/5min
局部放电	15kV,≤5pC	20kV,≤5pC
冲击电压(正负极性各10 次)	95V	125kV
屏蔽电阻	≤5000Ω	≤5000Ω
适用电缆截面	25-120mm2	25-120mm2
注：该产品满足IEC 60502.4 及GB/T 12706.4 要求。

沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。



产品选型
