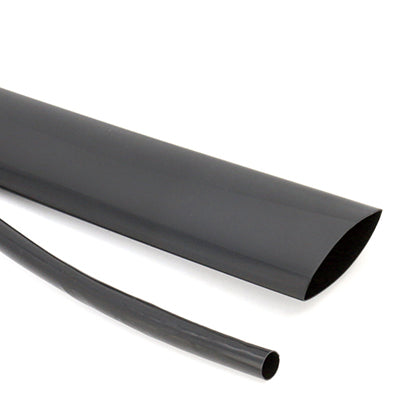

RSFR-(2X)105H(CB)——无卤非阻燃超薄热缩管
RSFR-(2X)105H(CB)——无卤非阻燃超薄热缩管
无法加载取货服务可用情况
应用领域：
主要用于线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等
产品描述
无卤非阻燃超薄热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，超薄壁厚的特点更适合对微型电子器件进行保护，产品具有低温收缩，无卤环保特点，主要用于线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等。
产品特点：
l 执行标准：UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：2:1
l 起始收缩温度：≥+70℃
l 完全收缩温度：≥+105℃
l 使用温度：-55℃~+105℃
l 无卤、低烟、无毒、柔软
l 环保标准：RoHS、IPC/JEDEC-J-STD-709、H类材料
l 标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
轴向变化率 |
-5%~+5% |
ASTM D 2671 |
|
耐电压(额定电压300V) |
1500 V，1min 不击穿 |
UL224 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
产品选型
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
适用范围 (mm) |
|
|
内径 |
壁厚 |
||||
|
Φ0.6CB |
0.90±0.20 |
≤0.40 |
0.20±0.10 |
200 |
0.5~0.7 |
|
Φ0.8CB |
1.10±0.20 |
≤0.50 |
0.20±0.10 |
200 |
0.6~0.9 |
|
Φ1.0CB |
1.40±0.20 |
≤0.65 |
0.20±0.10 |
200 |
0.85~1.1 |
|
Φ1.5CB |
1.90±0.20 |
≤0.85 |
0.20±0.10 |
200 |
1.0~1.5 |
|
Φ2.0CB |
2.40±0.20 |
≤1.00 |
0.22±0.10 |
200 |
1.3~2.0 |
|
Φ2.5CB |
2.90±0.20 |
≤1.30 |
0.25±0.10 |
200 |
1.5~2.5 |
|
Φ3.0CB |
3.40±0.20 |
≤1.50 |
0.28±0.10 |
200 |
1.8~3.0 |
|
Φ3.5CB |
3.90±0.20 |
≤1.80 |
0.28±0.10 |
200 |
2.0~3.5 |
|
Φ4.0CB |
4.40±0.20 |
≤2.00 |
0.30±0.10 |
100 |
2.3~4.0 |
|
Φ4.5CB |
4.90±0.20 |
≤2.30 |
0.30±0.10 |
100 |
2.5~4.5 |
|
Φ5.0CB |
5.50±0.20 |
≤2.50 |
0.32±0.10 |
100 |
3.0~5.0 |
|
Φ6.0CB |
6.50±0.20 |
≤3.00 |
0.32±0.10 |
100 |
3.5~5.5 |
|
Φ7CB |
7.50±0.30 |
≤3.50 |
0.32±0.10 |
200 |
4.0~6.5 |
|
Φ8CB |
8.50±0.30 |
≤4.00 |
0.32±0.10 |
200 |
4.5~7.5 |
|
Φ9CB |
9.50±0.30 |
≤4.50 |
0.35±0.10 |
200 |
5.0~8.5 |
|
Φ10CB |
10.50±0.30 |
≤5.00 |
0.35±0.10 |
200 |
5.5~9.5 |
|
Φ11CB |
11.50±0.30 |
≤5.50 |
0.40±0.10 |
200 |
6.0~10.5 |
|
Φ12CB |
12.50±0.30 |
≤6.00 |
0.40±0.10 |
200 |
6.5~11.5 |
|
Φ13CB |
13.50±0.30 |
≤6.50 |
0.40±0.10 |
200 |
7.0~12.5 |
|
Φ14CB |
14.50±0.30 |
≤7.00 |
0.40±0.10 |
200 |
7.5~13.5 |
|
Φ15CB |
15.50±0.40 |
≤7.50 |
0.40±0.10 |
200 |
8.0~14.5 |
|
Φ16CB |
16.50±0.40 |
≤8.00 |
0.40±0.10 |
200 |
8.5~15.5 |
|
Φ17CB |
17.50±0.40 |
≤8.50 |
0.40±0.10 |
200 |
9.0~16.5 |
|
Φ18CB |
18.50±0.40 |
≤9.00 |
0.42±0.10 |
200 |
10.0~17.5 |
|
Φ20CB |
20.50±0.50 |
≤10.0 |
0.45±0.10 |
200 |
11.0~18.5 |
|
Φ22CB |
22.50±0.50 |
≤11.0 |
0.45±0.10 |
200 |
12.5~20.5 |
|
Φ25CB |
25.50±0.50 |
≤12.5 |
0.45±0.10 |
100 |
14.0~22.5 |
备注：其它规格可定做。
