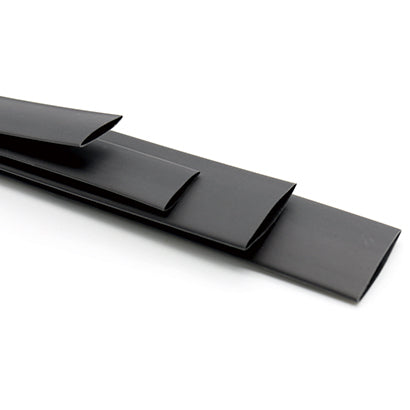

RSFR-(2X)125HLS——90℃ 无卤环保低温热缩管
RSFR-(2X)125HLS——90℃ 无卤环保低温热缩管
无法加载取货服务可用情况
应用领域：
电子、通信
产品描述
l 执行标准：UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：2:1
l 起始收缩温度：≥+70℃
l 完全收缩温度：≥+90℃
l 使用温度：-55℃~+125℃
l 无卤、低烟、无毒、柔软
l 环保标准：RoHS、IPC/JEDEC-J-STD-709、H类材料
l 标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
老化后拉伸强度 |
≥7.3 MPa |
158℃×168h |
|
老化后断裂伸长率 |
≥100% |
158℃×168h |
|
轴向变化率 |
-5%~+5% |
ASTM D 2671 |
|
抗冷弯曲 |
不龟裂 |
-30℃×1h |
|
击穿强度 |
≥15kV/mm |
ASTM D 149 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
产品选型
|
规格 |
供货内径(mm) |
全缩后尺寸(mm) |
标准包装 米/盘 |
|
|
内径 |
壁厚 |
|||
|
0.90±0.20 |
≤0.40 |
0.33±0.10 |
200 |
|
|
*Φ0.8 |
1.10±0.20 |
≤0.50 |
0.33±0.10 |
200 |
|
*Φ1.0 |
1.50±0.20 |
≤0.65 |
0.36±0.10 |
200 |
|
*Φ1.5 |
2.00±0.20 |
≤0.85 |
0.36±0.10 |
200 |
|
*Φ2.0 |
2.50±0.20 |
≤1.00 |
0.45±0.10 |
200 |
|
*Φ2.5 |
3.00±0.20 |
≤1.30 |
0.45±0.10 |
200 |
|
*Φ3.0 |
3.50±0.20 |
≤1.50 |
0.45±0.10 |
200 |
|
*Φ3.5 |
4.00±0.20 |
≤1.80 |
0.45±0.10 |
200 |
|
*Φ4.0 |
4.50±0.20 |
≤2.00 |
0.45±0.10 |
200 |
|
*Φ4.5 |
5.00±0.20 |
≤2.30 |
0.56±0.10 |
100 |
|
*Φ5.0 |
5.50±0.20 |
≤2.50 |
0.56±0.10 |
100 |
|
*Φ5.5 |
6.00±0.20 |
≤2.75 |
0.56±0.10 |
100 |
|
*Φ6.0 |
6.50±0.20 |
≤3.00 |
0.56±0.10 |
100 |
|
*Φ7.0 |
7.50±0.30 |
≤3.50 |
0.56±0.10 |
100 |
|
*Φ8.0 |
8.50±0.30 |
≤4.00 |
0.56±0.10 |
100 |
|
*Φ9.0 |
9.50±0.30 |
≤4.50 |
0.56±0.10 |
100 |
|
*Φ10 |
10.50±0.30 |
≤5.00 |
0.56±0.10 |
100 |
|
*Φ11 |
11.50±0.30 |
≤5.50 |
0.56±0.10 |
100 |
|
*Φ12 |
12.50±0.30 |
≤6.00 |
0.56±0.10 |
100 |
|
*Φ14 |
14.50±0.30 |
≤7.00 |
0.69±0.10 |
100 |
|
*Φ15 |
15.50±0.40 |
≤7.50 |
0.69±0.10 |
100 |
|
*Φ16 |
16.50±0.40 |
≤8.00 |
0.69±0.10 |
100 |
|
*Φ18 |
19.00±0.50 |
≤9.00 |
0.69±0.10 |
100 |
|
*Φ20 |
22.00±0.50 |
≤10.0 |
0.83±0.15 |
100 |
|
*Φ22 |
24.00±0.50 |
≤11.0 |
0.83±0.15 |
100 |
