RSFR-(2X)135G-阻燃军标热缩管
RSFR-(2X)135G-阻燃军标热缩管
无法加载取货服务可用情况
应用领域：
广泛用于电子、通信、汽车零部件保护、船舶、飞机制造等领域
产品描述

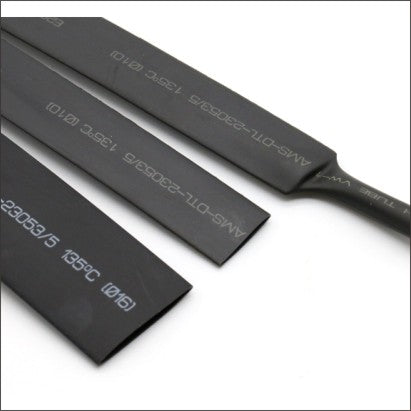

阻燃军标热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，主要功能是线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等，产品满足美军标标准，广泛用于电子、通信、汽车零部件保护、船舶、飞机制造等领域。
产品特点：
l 执行标准：AMS-DTL-23053/5，UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：2:1
l 起始收缩温度：≥+84℃
l 完全收缩温度：≥+120℃
l 使用温度：-55℃~+135℃
l 弹性好、低烟、柔软、阻燃
l 环保标准：RoHS
l 标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色（透明管为非阻燃）
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
老化后拉伸强度 |
≥7.3 MPa |
175℃×168h |
|
老化后断裂伸长率 |
≥100% |
175℃×168h |
|
轴向变化率 |
-5%~+5% |
ASTM D 2671 |
|
阻燃性 |
VW-1 |
ASTM D 2671 C法 |
|
耐电压(600V) |
2500V，1min 不击穿 |
UL224 |
|
击穿强度(与耐电压二选一) |
≥15kV/mm |
ASTM D 149 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
产品选型
|
英制规格 (inch) |
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
|
|
内径 |
壁厚 |
||||
|
3/64 |
Φ0.8 |
1.40±0.10 |
≤0.58 |
0.41±0.10 |
200 |
|
1/16 |
Φ1.2 |
1.90±0.10 |
≤0.79 |
0.41±0.10 |
200 |
|
3/32 |
Φ2.0 |
2.90±0.10 |
≤1.17 |
0.51±0.10 |
200 |
|
1/8 |
Φ3.0 |
3.50±0.10 |
≤1.58 |
0.51±0.10 |
200 |
|
3/16 |
Φ4.5 |
5.00±0.10 |
≤2.36 |
0.51±0.10 |
100 |
|
1/4 |
Φ6.0 |
6.60±0.10 |
≤3.18 |
0.64±0.10 |
100 |
|
3/8 |
Φ9.0 |
9.61±0.10 |
≤4.75 |
0.64±0.10 |
100 |
|
1/2 |
Φ12 |
13.00±0.20 |
≤6.35 |
0.64±0.15 |
100 |
|
3/4 |
Φ18 |
19.50±0.30 |
≤9.53 |
0.76±0.15 |
100 |
|
1 |
Φ25 |
26.00±0.30 |
≤12.7 |
0.89±0.15 |
50 |
|
5/4 |
Φ30 |
32.50±0.20 |
≤15.0 |
0.89±0.15 |
50 |
|
3/2 |
Φ38 |
39.00±0.50 |
≤19.1 |
1.00±0.15 |
50 |
|
2 |
Φ50 |
52.50±0.50 |
≤25.4 |
1.15±0.15 |
50 |
|
3 |
Φ75 |
79.00±1.00 |
≤38.1 |
1.27±0.20 |
25 |
|
4 |
Φ100 |
104.0±1.50 |
≤50.8 |
1.40±0.20 |
25 |
|
5 |
Φ120 |
124.0±1.50 |
≤63.50 |
1.40±0.25 |
25 |
备注：其它规格按订单制造。
