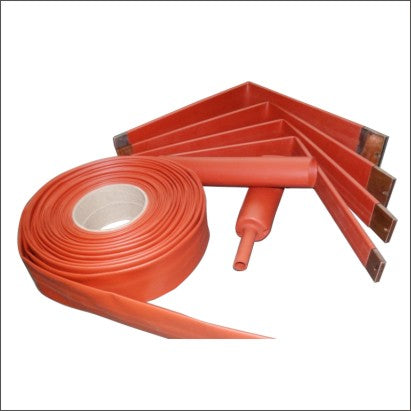

RSFRNH-BTM——连续柔软母排热缩管
RSFRNH-BTM——连续柔软母排热缩管
无法加载取货服务可用情况
应用领域：
广泛应用于电力行业、通信、汽车、船舶、飞机制造等领域。
产品描述
l 收缩倍率：2 . 5：1
l 起始收缩温度：≥+ 8 4℃
l 完全收缩温度：≥+ 1 2 0℃
l 工作温度：- 5 5℃～+ 1 2 5℃
l 柔软、环保、弹性高、阻燃
l 环保认证：符合R o H S
l 标准颜色：红色（其他颜色可定做）
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥8 MPa |
IEC 60684 |
|
断裂伸长率 |
≥400% |
IEC 60684 |
|
老化后强度 |
≥6.4 MPa |
150℃×168h |
|
老化后断裂伸长率 |
≥200% |
150℃×168h |
|
热冲击 |
无裂纹、无粘流、无滴落 |
225℃×4h |
|
阻燃性 |
通过 |
IEC 60684 |
|
低温柔性 |
无裂纹 |
-40℃×4h |
|
电气强度 |
≥20kV/mm |
IEC 60684 |
|
耐电痕（2.5kV, 60min） |
无灼伤裂纹 |
IEC 60684 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60684 |
产品选型
10kV系列
|
规格 |
适用母排 (方形/圆形) |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
|
|
内径 |
壁厚 |
||||
|
10kV 15/6 |
15/12 |
15.0±0.8 |
≤6 |
2.50±0.20 |
25 |
|
10kV 20/8 |
20/15 |
20.0±0.8 |
≤8 |
2.50±0.20 |
25 |
|
10kV 25/10 |
25/18 |
25.0±0.8 |
≤10 |
2.50±0.20 |
25 |
|
10kV 30/12 |
30/20 |
30.0±0.8 |
≤12 |
2.50±0.20 |
25 |
|
10kV 40/16 |
40/30 |
40.0±1.0 |
≤16 |
2.80±0.30 |
25 |
|
10kV 50/20 |
50/35 |
≥50 |
≤20 |
2.80±0.30 |
25 |
|
10kV 60/24 |
60/45 |
≥60 |
≤24 |
2.80±0.30 |
25 |
|
10kV 65/26* |
65/45 |
≥65 |
≤26 |
2.80±0.30 |
25 |
|
10kV 70/28 |
70/50 |
≥70 |
≤28 |
2.80±0.30 |
25 |
|
10kV 75/30* |
75/50 |
≥75 |
≤30 |
2.80±0.30 |
25 |
|
10kV 80/32 |
80/55 |
≥80 |
≤32 |
2.80±0.30 |
25 |
|
10kV 85/34* |
80/65 |
≥85 |
≤34 |
2.80±0.30 |
25 |
|
10kV 100/40 |
100/75 |
≥100 |
≤40 |
2.80±0.30 |
25 |
|
10kV 120/48 |
120/85 |
≥120 |
≤48 |
2.80±0.30 |
25 |
|
10kV 150/60 |
150/105 |
≥150 |
≤60 |
2.80±0.30 |
25 |
|
10kV 180/72 |
180/120 |
≥180 |
≤72 |
2.80±0.30 |
25 |
|
10kV 210/84* |
210/140 |
≥210 |
≤84 |
2.80±0.30 |
20 |
|
10kV 230/92* |
230/150 |
≥230 |
≤92 |
2.80±0.30 |
20 |
|
10kV 250/100* |
250/180 |
≥250 |
≤100 |
2.80±0.30 |
20 |
|
10kV 300/120* |
300/210 |
≥300 |
≤120 |
2.80±0.30 |
15 |
35kV系列
|
规格 |
适用母排 (方形) |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
|
|
内径 |
壁厚 |
||||
|
35kV 30/12 |
30 |
30±1.0 |
≤12 |
4.0±0.3 |
15 |
|
35kV 35/14 |
30/40 |
35±1.0 |
≤14 |
4.0±0.3 |
15 |
|
35kV 40/16 |
40 |
40±1.0 |
≤16 |
4.0±0.3 |
15 |
|
35kV 50/20 |
50 |
50±2.0 |
≤20 |
4.0±0.3 |
15 |
|
35kV 60/24 |
60 |
60±3.0 |
≤24 |
4.0±0.3 |
15 |
|
35kV 65/26* |
60/70 |
65±3.0 |
≤26 |
4.0±0.3 |
15 |
|
35kV 70/28 |
70 |
70±3.0 |
≤28 |
4.0±0.3 |
15 |
|
35kV 75/30* |
70/80 |
75±3.0 |
≤30 |
4.0±0.3 |
15 |
|
35kV 80/32 |
80 |
80±4.0 |
≤32 |
4.0±0.3 |
15 |
|
35kV 100/40 |
100 |
100±4.0 |
≤40 |
4.0±0.3 |
15 |
|
35kV 120/48 |
120 |
120±4.0 |
≤48 |
4.0±0.3 |
15 |
|
35kV 150/60 |
150 |
150±4.0 |
≤60 |
4.0±0.3 |
15 |
|
35kV 180/72 |
180 |
180±5.0 |
≤72 |
4.0±0.3 |
15 |
|
35kV 210/84* |
210 |
210±5.0 |
≤84 |
4.0±0.3 |
15 |
|
35kV 230/92 |
230 |
230±5.0 |
≤92 |
4.0±0.3 |
15 |
|
35kV 250/100 |
250 |
250±5.0 |
≤100 |
4.0±0.3 |
15 |
