装配式GIS终端

Name: 装配式GIS终端
Brand: woer
Availability: OutOfStock

0₫

促销售罄

数量

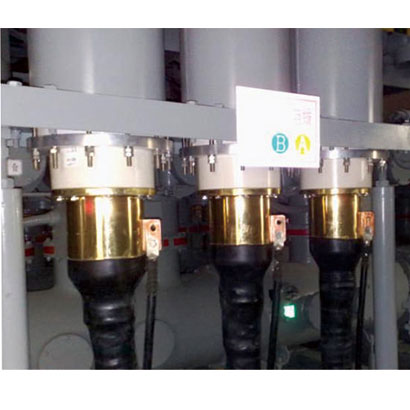

主要应用于交流高压输电领域，适用于电缆与六氟化硫气体绝缘开关设备的连接，以及电力电缆与高压变压器的连接

产品描述

1、应力锥材料选用进口三元乙丙橡胶，耐老虎、抗漏电、击穿强度高。拥有优异的界面性能、热性能和热力学性能。
2、采用弹簧压紧盈利锥于环氧套管锥形壁上的结构，克服了应力锥由于材料老化带来的弹性松弛、应力锥与电缆外半导电层接触不良等弊病，以确保终端能长期安全运行。
3、整个终端为全干式结构，无需加任何绝缘浇注剂，故不存在因预制应力锥浸泡在绝缘浇注剂中而加快应力锥的老化，提高了应力锥的使用寿命；而且杜绝了终端在运行过程中出现漏油等相关现象。
4、终端为全干式结构，终端所有电气连接、绝缘部件都置于金属壳体内，全屏蔽，面维护。
4、该终端适用于户内/户外使用，因终端不与大气环境接触，环境条件，污渍等级、海拔高度均可认为不受限制。

产品参数

序号	项目	参数（110kV）	参数（220kV）
1	名称	装配式GIS终端	装配式GIS终端
1.1	规格	WYJZGG	WYJZGG
1.2	执行标准	IEC60840 IEC62271 GB/T11017	IEC62067 IEC62271 GB/Z 18890
1.3	额定电压(Uo/U)	64/110kV	127/220kV
1.4	最高工作电压(Um)	126kV	252kV
1.5	基准冲击耐压水平(BIL)	550kV	1050kV
1.6	导体最高额定温度：
	a)正常运行时	90℃	90℃
	b)暂态（短路电流持续时间不超过5S）	250℃	250℃
1.7	绝缘套管
	a)材料	环氧树脂	环氧树脂
	b)长度	631mm	1152mm
1.8	预制应力锥
	a)材料	进口三元乙丙橡胶	进口三元乙丙橡胶
	b)存贮条件和有效使用期	阴凉干燥，5年	阴凉干燥，5年
1.9	终端重量	60kg	210kg
1.10	高度	757mm	960mm
1.12	尾管密封形式	防水带、热缩管	防水带、热缩管
1.13	管套内其他填充绝缘介质	干式	干式
1.14	终端的金属接地
	b)规格、数量	≥240mm2	≥240mm2
	c)等效截面	与电缆一致	与电缆一致
	d)允许通过最大短路电流	与电缆一致	与电缆一致
