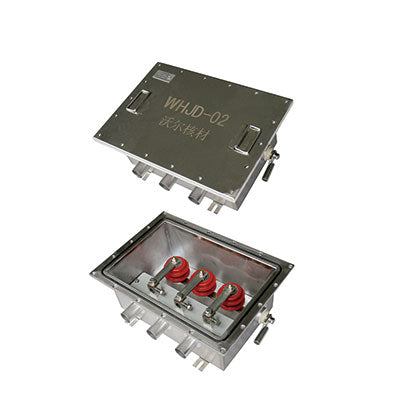

保护接地箱

保护接地箱

0₫
0₫
促销 售罄

应用领域：

主要应用于高压电缆线路的保护接地



产品描述

本产品适用于高压单芯电力电缆金属护套的接地保护,包含系统额定电压U0/U：8.7/15kV、19/33kV、26/35kV、48/66kV、64/110kV、76/138kV、127/220kV。采用不锈钢作为保护外壳，内部可浇注树脂。护层保护器采用ZnO压敏电阻作为保护元件，外绝缘采用进口绝缘材料制成。使得本产品拥有优良的伏安特性曲线，保护性能极好。



产品参数

保护接地箱电气性能见下表：

序号 实验项目 技术要求
1 直流耐压试验 20kV，历时1min，不闪络，不击穿
2 冲击电压试验 峰值40kV，正负极性各10次，不闪络，不击穿
3 连接排与外壳间绝缘电阻试验 不小于20MΩ
4 连接排接触电阻试验 不大于20μΩ

护层保护器电气性能见下表：

序号 实验项目 BHQ-7/600 BHQ-10/600
1 通流容量（2ms方波冲击电流） 600A，18次 600A，18次
2 直流1mA参考电压试验 ≥4 kV ≥5.8 kV
3 额定电压 2.8 kV 4kV
4 持续运行电压（kV） 2.24 3.2
5 残压比 K≤2 K≤2
6 标称放电电流下的残压（10kA） ≤7kV ≤10kV



产品选型
