线夹式顶扩母线连接器
线夹式顶扩母线连接器
常规价格
0₫
常规价格
促销价
0₫
单价
单价
无法加载取货服务可用情况
应用领域：
线夹式顶扩母线连接器用于SF6绝缘金属开关设备的顶部扩展连接，对负荷开关、母线之间实现全密封、全绝缘连接、完全避免了高压裸露在恶劣天气下所带来的致命缺陷，且安装简便、可靠性高。
产品描述

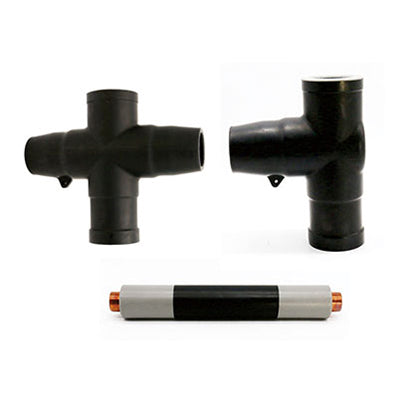

- 线夹式顶扩母线连接器包含：
- 1、WEB-15/DJ2 丁字接头（三通接头）
- 2、WEB-15/SJ2十字接头（四通接头）
- 3、WEB-15/M2 母线
根据客户不同选择接头主体分别采用SIR 或EPDM材质制成，母线长度根据客户需求进行定制，且母线端部采用线夹与套管固定。适用于额定电压最高24kV，额定电流最高1250A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。
产品参数
线夹式顶扩母线连接器电气性能：
| 额定电压 | 12kV | 24kV |
| 额定电流 | 630A、1250A | 630A、1250A |
| 工频耐压(AC) | 48kV/1min | 65kV/1min |
| 局部放电 | 13.2kV,≤5pC | 26.4kV，≤10pC |
| 冲击电压(正负极性各15 次) | 95kV | 125kV |
| 屏蔽电阻 | ≤5000Ω | ≤5000Ω |
| 套管接口 | C型 | C型 |
产品选型
