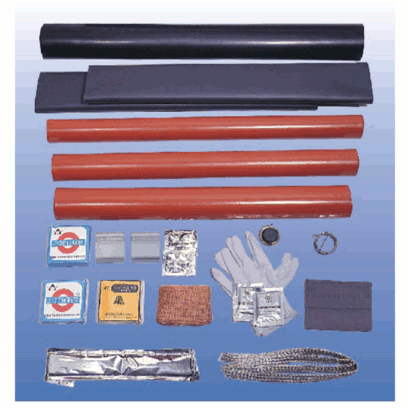

热缩中间接头

应用领域：

广泛应用于1-35kV电力电缆输配电网络基础建设中

产品描述

1、符合环保要求。

2、以绝缘性能优异的聚烯烃为基材，经辐照交联改性后产品具有优良的抗爬电、耐电痕、耐老化性能。

3、6-35kV热缩电缆中间头采用参数应力控制方法疏散电应力集中问题，产品由多层管材复合而成。

4、产品安装时需在加热状态下进行。



产品参数

产品电气性能满足IEC60502、 GB/J12706.4标准要求。

主要电气参数：

测试项目	标准要求及检测结果
	8.7/15kV	12/20 kV	18/30 kV	26/35 kV
5min工频耐压试验	39kV	54kV	81kV	117kV
	未击穿、未闪络
局部放电试验	15 kV	20 kV	30 kV	45 kV
	无可检测放电
空气中负荷循环试验	22 kV	30 kV	45 kV	65 kV
	导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
水中负荷循环试验	22 kV	30 kV	45 kV	65 kV
	导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
冲击电压试验	95 kV	125 kV	170 kV	200 kV
	正负极性各10次，未击穿、未闪络
正运行时最高允许温度	90℃	90℃	90℃	90℃
短路时最高允许温度	250℃	250℃	250℃	250℃

0.6/1kV产品主要电气参数：

试验项目	标准要求	实验结果	结论
1min工频耐压试验	4kV不闪络、不击穿	4kV/1min，未闪络，未击穿	通过
负荷循环试验（三次循环）	5h加热、3h冷却、加热时导体温度75℃	由以下评定	通过
4h工频耐压试验	2.4kV不闪络、不击穿	2.4kV/4h，未闪络、未击穿	通过

沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。



产品选型

0.6～35kV热缩中间接头产品选型表：

0.6/1kV热缩中间接头产品选型表：
