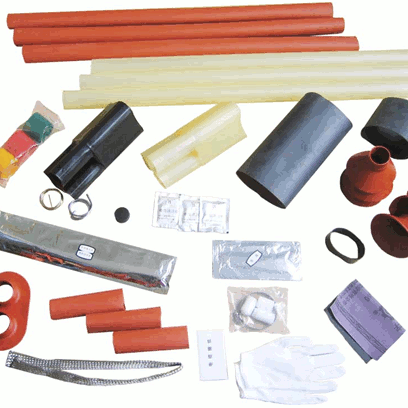

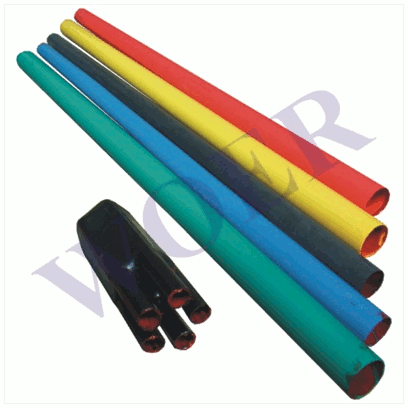

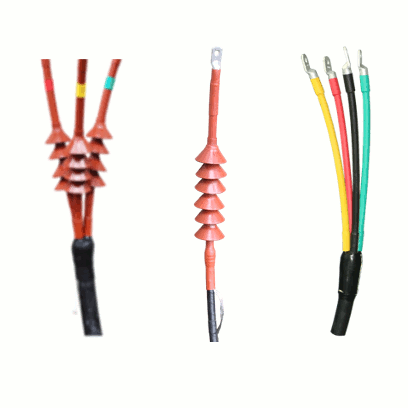

热缩电缆终端

热缩电缆终端

0₫
0₫
促销 售罄

应用领域：

广泛应用于0.6-35kV电力电缆输配电网络基础建设中。



产品描述

1、符合环保要求。
2、以绝缘性能优异的聚烯烃为基材，经辐照交联改性后产品具有优良的抗爬电、耐电痕、耐老化性能和较好的应力均化性能。
3、产品安装时需在加热状态下进行。

产品特点：

1、将电缆接头处完全恢复原电缆本体结构，接头处的导体、内半导电层、主绝缘和外半导电层、完全按照电缆的原始结构恢复其本体，使电缆接头与完整的电缆结构等效匹配。
2、无活动界面的电缆熔融结合体，消除界面，有效避免电缆绝缘与接头绝缘产生气隙而导致的电气隐患。
3、与电缆各层的材料相同，且结构与电缆本体构成一致的同心圆柱体结构，电场分布更均化。
根据电压等级的不同，分为8.7/15kV、12/20kV、18/20（30）kV、26/35kV等电压等级产品。

产品参数

产品电气性能满足IEC60502、 GB/T12706.4标准要求。

主要电气参数：

测试项目 标准要求及检测结果
8.7/15kV 12/20 kV 18/30 kV 26/35 kV
5min工频耐压试验 39kV 54kV 81kV 117kV
未击穿、未闪络
局部放电试验 15 kV 20 kV 30 kV 45 kV
无可检测放电
空气中负荷循环试验 22 kV 30 kV 45 kV 65 kV
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
冲击电压试验 95 kV 125 kV 170 kV 200 kV
正负极性各10次，未击穿、未闪络
户外终端盐雾试验 11 kV，1000h 15kV，1000h 22.5kV，1000h 32.5kV，1000h
未击穿、未闪络,无电蚀和机械损伤
户内终端潮湿试验 11 kV，300h 15kV，300h 22.5kV，300h 32.5kV，300h
未击穿、未闪络,无电蚀和机械损伤
正运行时最高允许温度 90℃ 90℃ 90℃ 90℃
短路时最高允许温度 250℃ 250℃ 250℃ 250℃


0.6/1kV产品主要电气参数：

试验项目 标准要求 实验结果 结论
1min工频耐压试验 4kV不闪络、不击穿 4kV/1min，未闪络，未击穿 通过
负荷循环试验（三次循环） 5h加热、3h冷却、加热时导体温度75℃ 由以下评定 通过
4h工频耐压试验 2.4kV不闪络、不击穿 2.4kV/4h，未闪络、未击穿 通过



产品选型

0.6～35kV热缩终端产品选型表：

电压等级 线芯数量 电缆截面/mm2 户内终端产品代码 户外终端产品代码
26/35kV 3,1 25-50 70-120 150-240 300-400 500-630 26/35kVRSNY-3/1(1/1) 26/35kVRSNY-3/2(1/2) 26/35kVRSNY-3/3(1/3) 26/35kVRSNY-3/4(1/4) 26/35kVRSNY-3/5(1/5) 26/35kVRSWY-3/1(1/1) 26/35kVRSWY-3/2(1/2) 26/35kVRSWY-3/3(1/3) 26/35kVRSWY-3/4(1/4) 26/35kVRSWY-3/5(1/5)
18/20（30）kV 3,1 25-50 70-120 150-240 300-400 500-630 18/20（30）VRSNY-3/1(1/1) 18/20（30）VRSNY-3/2(1/2) 18/20（30）VRSNY-3/3(1/3) 18/20（30）VRSNY-3/4(1/4) 18/20（30）VRSNY-3/5(1/5) 18/20（30）VRSWY-3/1(1/1) 18/20（30）VRSWY-3/2(1/2) 18/20（30）VRSWY-3/3(1/3) 18/20（30）VRSWY-3/4(1/4) 18/20（30）VRSWY-3/5(1/5)
12/20kV 3,1 25-50 70-120 150-240 300-400 500-630 12/20kVRSNY-3/1(1/1) 12/20kVRSNY-3/2(1/2) 12/20kVRSNY-3/3(1/3) 12/20kVRSNY-3/4(1/4) 12/20kVRSNY-3/5(1/5) 12/20kVRSWY-3/1(1/1) 12/20kVRSWY-3/2(1/2) 12/20kVRSWY-3/3(1/3) 12/20kVRSWY-3/4(1/4) 12/20kVRSWY-3/5(1/5)

0.6/1kV热缩终端产品选型表：

产品名称 规格型号 适用电缆截面
热缩单芯终端 0.6/1kVRST-1/（-1） 4-6mm2
0.6/1kVRST-1/0 10-16mm2
0.6/1kVRST-1/1 25-50mm2
0.6/1kVRST-1/2 70-120mm2
0.6/1kVRST-1/3 150-240mm2
0.6/1kVRST-1/4 300-400mm2
热缩二芯终端 0.6/1kVRST-2/（-1） 4-6mm2
0.6/1kVRST-2/0 10-16mm2
0.6/1kVRST-2/1 25-50mm2
0.6/1kVRST-2/2 70-120mm2
0.6/1kVRST-2/3 150-240mm2
0.6/1kVRST-2/4 300-400mm2
热缩三芯终端 0.6/1kVRST-3/（-1） 4-6mm2
0.6/1kVRST-3/0 10-16mm2
0.6/1kVRST-3/1 25-50mm2
0.6/1kVRST-3/2 70-120mm2
0.6/1kVRST-3/3 150-240mm2
0.6/1kVRST-3/4 300-400mm2
热缩四芯终端 0.6/1kVRST-4/（-1） 4-6mm2
0.6/1kVRST-4/0 10-16mm2
0.6/1kVRST-4/1 25-50mm2
0.6/1kVRST-4/2 70-120mm2
0.6/1kVRST-4/3 150-240mm2
0.6/1kVRST-4/4 300-400mm2
热缩五芯终端 0.6/1kVRST-5/（-1） 4-6mm2
0.6/1kVRST-5/0 10-16mm2
0.6/1kVRST-5/1 25-50mm2
0.6/1kVRST-5/2 70-120mm2
0.6/1kVRST-5/3 150-240mm2
0.6/1kVRST-5/4 300-400mm2
