预制电缆终端

预制电缆终端

0₫
0₫
促销 售罄

应用领域：

广泛应用于1-35kV电力电缆输配电网络基础建设中



产品描述

产品简介：

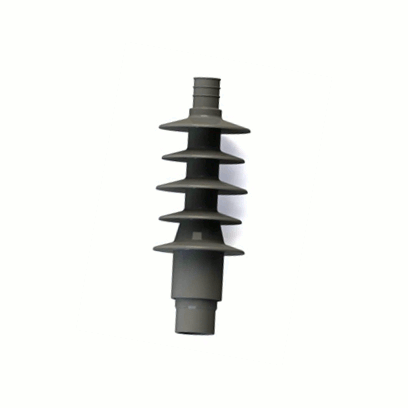

预制式电缆终端是利用优质液态硅橡胶在工厂内注射硫化成型，安装时按照要求处理好电缆本体后，将终端主体用力推套入安装位置即可。根据使用环境不同，分为户内和户外型。

1、主体以优质进口液体硅胶为基材，采用高温高压力注射工艺成型，产品具有高弹性、高抗撕、耐老化、抗电晕、耐爬电等优秀性能；结构设计优化。
2、安装时按照要求处理好电缆本体后，将终端主体用力推套入安装位置即可。





产品参数

产品电气性能满足IEC60502、 GB/T12706.4标准要求。

主要电气参数：



测试项目 标准要求及检测结果
8.7/15kV 26/35 kV
5min工频耐压试验 39kV 117kV
未击穿、未闪络
局部放电试验 15 kV 45 kV
无可检测放电
空气中负荷循环试验 22 kV 65 kV
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
冲击电压试验 95 kV 200 kV
正负极性各10次，未击穿、未闪络
户外终端盐雾试验 11 kV，1000h 32.5kV，1000h
未击穿、未闪络,无电蚀和机械损伤
户内终端潮湿试验 11 kV，300h 32.5kV，300h
未击穿、未闪络,无电蚀和机械损伤
正运行时最高允许温度 90℃ 90℃
短路时最高允许温度 250℃ 250℃





8.7/15kV、26/35kV预制式电缆终端结构尺寸
  L1 L2 L3 L4 伞裙数量
26/35 kV 户外终端 ≥400 450±10 1000-4500 780-880 9
26/35 kV 户内终端 ≥300 330±10 800-4500 700-800 7
8.7/15 kV 户外终端 ≥200 294±10 600-3000 500-600 5
8.7/15 kV 户内终端 ≥125 210±10 500-3000 400-500 4
L3、L4可以根据现场施工环境适当调整，相应调整冷缩绝缘管的长度即可。



产品选型

电压等级 线芯数量 电缆截面/mm2
26/35kV 1, 3
户内终端		 50/95/120/150/185/240/300/400/500/630
1, 3
户外终端		 50/95/120/150/185/240/300/400/500/630
8.7/15kV 1, 3
户内终端		 25/35/50/95/120/150/185/240/300/400/500/630
1, 3
户外终端		 25/35/50/95/120/150/185/240/300/400/500/630

沃尔核材预制电缆终端选型.gifdd
