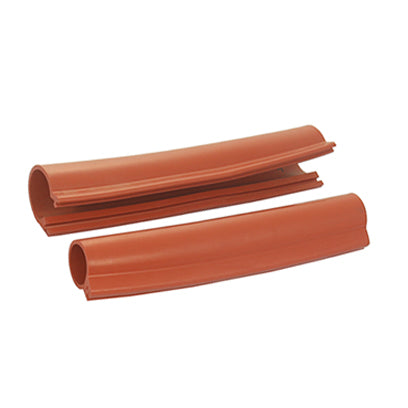

卡扣硅胶管、开口绝缘管

卡扣硅胶管、开口绝缘管

0₫
0₫
促销 售罄

应用领域：

电气化铁路、电网裸线绝缘防护、变电站绝缘防护



产品描述

此产品在电气化铁路和电网裸线绝缘防护上得到广泛的应用，其电性能安全可靠，安装方便，不需要自由端，不动火等特点，在电力裸线过树、过障碍物、及加强绝缘防护等场所应用广泛；



产品参数

物理化学、电气性能检测标准（表1）

序号 检测项目 单位 标准要求 试验方法
1 电气强度试验 KV/mm ≥20 GB/T 1408.1-2006
2 体积电阻率 Ω·cm ≥1×1014 GB/T 1410-2006
3 介电常数 ≥3.0 GB/T 1409-2006
4 邵氏A硬度 度 ≥60 GB/T 531-2008
5 机械性能 GB/T 528-2008
6 —抗张强度 MPa ≥4.0
7 —断裂伸长率 % ≥200
8 —撕裂强度 KN/mm ≥12 GB/T 529-2008
9 —低温伸长率（-15℃，2h） % ≥20 GB/T 2951.4-1997
10 高温抗开裂（155℃，2h） — 无裂纹 GB/T2951.6-1997

开口绝缘管



产品选型

1. 卡扣硅胶管规格对应铝绞线型号选型表

卡扣硅胶管规格对应铝绞线型号选型表
卡扣管规格 LGJ型钢芯铝绞线、LGJF型防腐钢芯铝绞线、 LGJJ型加强型钢芯铝绞线、LGJQ型轻型钢芯铝绞线 标称截面（mm2）
Φ12 10/2、16/3、25/4、35/6
Φ15.6 50/8、50/30
Φ17 70/10、70/40、95/15、95/20
Φ20 95/55、120/7、120/20、120/25、120/70、 150/8、150/20、150/25、150/35
Φ24.2 185/10、185/25、185/30、185/45、 210/10、210/25、210/35、210/50、 240/30、240/40、240/55、240/60
Φ30 300/15、300/20、300/25、300/40、300/50、300/70
Φ32 400/20、400/25、400/35、400/50、400/65、400/95
Φ35 500/35、500/45、500/65
Φ39.8 600/70、700/90、800/55、800/70、800/100

电压等级及其厚度（mm）

≤10KV 10KV~27.5KV 27.5KV~35KV 35KV~110KV 110KV~220KV
2.3 3 3 4 6

2. 开口绝缘管选型表
