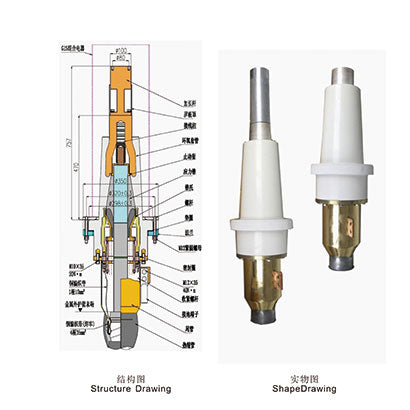

插拔式GIS终端

插拔式GIS终端

0₫
0₫
促销 售罄

应用领域：

主要应用于交流高压输电领域， 适用于电缆与六氟化硫气体绝缘开关设备的连接，以及电力电缆与高压变压器的连接



产品描述

产品描述

  • 1.终端应力锥采用进口三元乙丙橡胶（EPDM）注橡成型，由弹簧锥托顶紧于环氧套管内锥面上，克服了应力锥由于材料老化带来的弹性松弛、应力锥与电缆外半导电层接触不良等弊病，以确保终端长期安全稳定运行；
  • 2.终端为全干式结构，杜绝了泄漏问题；
  • 3.产品结构紧凑，重量轻、体积小，大大减少了安装空间；
  • 4.终端与电缆连接方式为插拔式，安装简便易于维护；
  • 5.插拔式GIS终端适用于电力电缆与变压器连接；
  • 6.短型插拔式GIS终端加装加长杆后，适用于与长型GIS终端配套的GIS设备。



订货须知

  • 1.订货时请提供配套电缆结构尺寸图，并告知接地电缆的截面；
  • 2.我司生产的GIS终端与GIS组合电器的配套尺寸按IEC62271和GB/T 22381标准生产，订货时请告知GIS组合电器的执行标准和接口高度，或提供GIS组合电器的仓体图进行配合尺寸的确认；
  • 3. 如有其它特殊要求，请于订货前联系销售经理。



产品参数

序号 项目 参数（110kV） 参数（220kV）
1 插拔式GIS终端
1.1 规格 WYJZGGC-64/110 WYJZGGC-127/220
1.2 执行标准 IEC60840 IEC62271
GB/T11017		 IEC62067 IEC62271
GB/Z 18890
1.3 额定电压(Uo/U) 64/110kV 127/220kV
1.4 最高工作电压(Um) 126kV 252kV
1.5 基准冲击耐压水平(BIL) 550kV 1050kV
1.6 导体最高额定温度：
  a)正常运行时 90℃ 90℃
  b)暂态（短路电流持续时间不超过5S） 250℃ 250℃
1.7 绝缘套管
  a)材料 环氧树脂 环氧树脂
  b)长度 631mm 1152mm
1.8 预制应力锥
  a)材料 进口三元乙丙橡胶 进口三元乙丙橡胶
  b)存贮条件和有效使用期 阴凉干燥，5年 阴凉干燥，5年
1.9 终端重量 50/60kg 210kg
1.10 高度 470/757mm 620/960mm
1.12 尾管密封形式 防水带、热缩管 防水带、热缩管
1.13 管套内其他填充绝缘介质 干式 干式
1.14 终端的金属接地
  b)规格、数量 ≥240mm2 ≥240mm2
  c)等效截面 与电缆一致 与电缆一致
  d)允许通过最大短路电流 与电缆一致 与电缆一致



产品选型

  • 型号：WYJZGGC
    户内、户外均可使用
    适用电缆标准截面：240-1600mm2
    终端绝缘水平、载流量长期工作温度和短路温度等性能均满足与其配套电缆的技术要求
