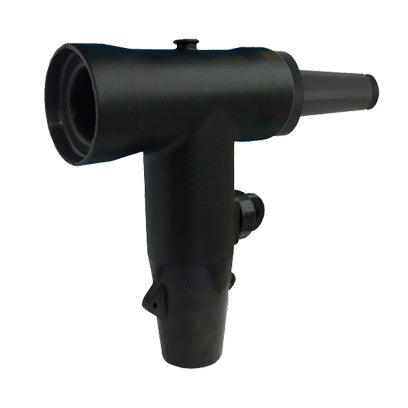

美式600A T-Ⅱ型插头

应用领域：

适用于美式600A电气系统，用于美式箱变、环网柜、电缆分支箱及其它电气设备的高压电气连接，安装在美式600A套管接口上

产品描述

产品型号：WABT2-15/600

美式600A T-Ⅱ型插头由转换接头与美式T型插头组合而成，适用于美式600A电气系统，用于美式箱变、环网柜、电缆分支箱及其它电气设备的高压电气连接，可实现额定电流600A接口向额定电流200A接口的过渡，为用户提供一个200A出线接口。200A接口可插接美式肘型插头、美式肘型避雷器、200A绝缘帽。

产品接口符合标准IEEE386中600A和200A套管设计。

产品为全绝缘、全密封、全屏蔽，紧凑型设计；

测试点可安装带电显示器或故障指示器，以便显示设备的带电状态和故障状态；

屏蔽型插头的内外屏设计使得电场结构更加优化，均匀外屏蔽层，接地电阻小于1000Ω，有效地使电缆头外表面保持零电位，确保维护操作者的人身安全；

插头尾部与电缆之间用冷缩管收缩密封，有效地解决了电缆潮气入侵的问题，且安装方便。

产品参数

电气性能：

额定电压	15kV(8.3/14.4kV)
额定电流	600A
工频耐压(AC)	42kV/1min 39 kV/5min
局部放电	15kV,≤2pC
冲击电压 (正负极性各10次)	95kV
屏蔽电阻	≤5000Ω
适用电缆截面	25-400mm2
注：该产品满足IEC 60502.4-2005,IEEE-386及GB/T 12706.4-2002要求

沃尔核材致力于产品的不断改进，因此我们保留不事先通知而改变设计、尺寸和数据的权力。
