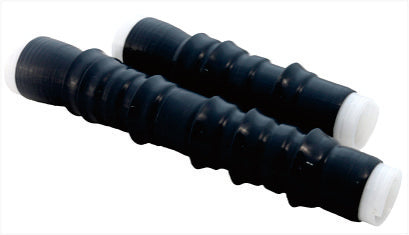

PA冷缩管

PA冷缩管

0₫
0₫
促销 售罄

应用领域：

具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。



产品描述

产品描述

产品描述

全冷缩技术：无需动火及特殊工具，也无逐渐套入的麻烦，只需轻轻抽取芯绳，就会依靠自身的弹性回缩，从而紧紧贴附在电缆上，完成安装。

一体化设计：把增爬伞裙、终端头的增强绝缘、终端端口密封和应力控制件预先在工厂里做成一个整体，单芯终端变径设计，处理好电缆后，一次收缩完成，安装方便，使现场安装制作的各种不利因素的影响降低到最低程度。

绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和超高的成品率，能有效杜绝产品中杂质及气泡出现，安装后始终对电缆本体提供恒定持久的径向压力，局部放电量小，与电缆本体“同呼吸”。

安装简便：安装简单，操作的技术依赖性低，电缆预处理时，开剥距离短，安装空间需要较小。接地采用恒力弹簧工艺，无需焊接或铜扎线，更加快捷可靠。

运用广泛：抗污秽、耐老化、憎水性好、耐腐蚀及抗紫外线，保证长期使用性能稳定。具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。


产品参数

PA冷缩终端试验项目

试验项目

标准要求

1min户外终端淋雨工频电压试验

4.0U0，未闪络，未击穿

5min工频耐压试验

4.5U0，未闪络，未击穿

局部放电试验

1.73U0下放电量不大于10pC

恒压负荷循环电压试验（空气中）

2.5U0，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环

雷电冲击电压试验

95、150、170、200kV，正负极性各10次，未闪络，未击穿

15min交流耐压试验

2.5U0，未闪络，未击穿

户外终端盐雾试验

1.25U0，1000h，未闪络，未击穿

户内终端潮湿试验

1.25U0，300h，未闪络，未击穿



产品选型

电压等级

线芯数量及用途

电缆截面(mm2)

绝缘外径(mm)

产品代码

8.7/15(17.5)kV

(6/10(12)及6.35/11(12)kV)

1, 3

户内终端

25-50

70-120

150-240

300-400

500-630

16.0-20

20.5-25

25.5-30

30.5-36

36.5-43

8.7/15kVWCSIT- (3/1)/1

8.7/15kVWCSIT- (3/1)/2

8.7/15kVWCSIT- (3/1)/3

8.7/15kVWCSIT- (3/1)/4

8.7/15kVWCSIT- (3/1)/5

1, 3

户外终端

25-50

70-120

150-240

300-400

500-630

16.0-20

20.5-25

25.5-30

30.5-36

36.5-43

8.7/15kVWCSOT- (3/1)/1

8.7/15kVWCSOT- (3/1)/2

8.7/15kVWCSOT- (3/1)/3

8.7/15kVWCSOT- (3/1)/4

8.7/15kVWCSOT- (3/1)/5

12/20(24)kV

(12.7/22(24)kV)

1, 3

户内终端

25-50

70-120

150-240

300-400

500-630

18.0-22

22.5-27

27.5-32

32.5-38

38.5-45

12/20kVWCSIT- (3/1)/1

12/20kVWCSIT- (3/1)/2

12/20kVWCSIT- (3/1)/3

12/20kVWCSIT- (3/1)/4

12/20kVWCSIT- (3/1)/5

1, 3

户外终端

25-50

70-120

150-240

300-400

500-630

18.0-22

22.5-27

27.5-32

32.5-38

38.5-45

12/20kVWCSOT- (3/1)/1

12/20kVWCSOT- (3/1)/2

12/20kVWCSOT- (3/1)/3

12/20kVWCSOT- (3/1)/4

12/20kVWCSOT- (3/1)/5

18/20(36)kV

(18/30(36)及19/33(36)kV)

1, 3

户内终端

35-70

95-185

240-400

500-630

25.5-30

30.5-36

36.5-43

43.5-48

18/20kVWCSIT- (3/1)/3

18/20kVWCSIT- (3/1)/4

18/20kVWCSIT- (3/1)/5

18/20kVWCSIT- (3/1)/6

1, 3

户外终端

35-70

95-185

240-400

500-630

25.5-30

30.5-36

36.5-43

43.5-48

18/20kVWCSOT- (3/1)/3

18/20kVWCSOT- (3/1)/4

18/20kVWCSOT- (3/1)/5

18/20kVWCSOT- (3/1)/6

26/35(40.5)kV

(20.8/36(42)kV)

1, 3

户内终端

50-95

120-240

300-400

500-630

30.5-36

36.5-43

43.5-48

48.5-55

26/35kVWCSIT- (3/1)/4

26/35kVWCSIT- (3/1)/5

26/35kVWCSIT- (3/1)/6

26/35kVWCSIT- (3/1)/7

1, 3

户外终端

50-95

120-240

300-400

500-630

30.5-36

36.5-43

43.5-48

48.5-55

26/35kVWCSOT- (3/1)/4

26/35kVWCSOT- (3/1)/5

26/35kVWCSOT- (3/1)/6

26/35kVWCSOT- (3/1)/7
