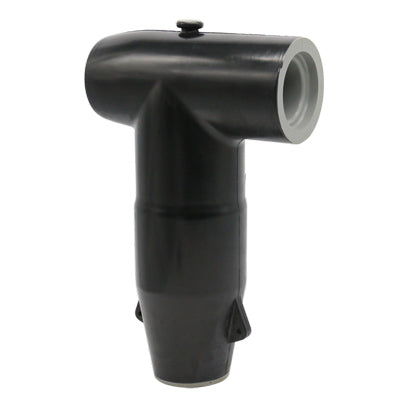

美式15/25kV 600A T型插头

Name: 美式15/25kV 600A T型插头
Brand: woer
Availability: OutOfStock

0₫

促销售罄

数量

用于15/25kV高压地下电缆连接设备，如美式箱变，环网柜及电缆分接箱等

产品描述

美式15/25kV 600A T型插头，可根据客户需求选择是否配置验电点。

适配套管符合标准ANSI/IEEE Std 386

沃尔核材美式15-25kV 600A T型插头结构图.gif

产品参数

电气性能：

额定电压 15kV 25kV 24kV

工频耐压(AC 60/50Hz) 34kV/1min 40kV/1min 54kV/5min

直流耐压(DC) 53kV 78kV 48 kV

局部放电 11kV,≤5pC 19kV,≤3pC 20.8kV,≤10pC

雷电冲击电压(正负极性各10 次) 95V 125V 125kV

屏蔽电阻 ≤5000Ω ≤5000Ω ≤5000Ω

持续运行电流 600A 600A --

4h过载电流 900A 900A --

短时电流 25kA,0.17s(60Hz)或0.2s(50Hz) 25kA,0.17s(60Hz)或0.2s(50Hz) --

10kA,3s 10kA,3s --

注：该产品满足ANSI/IEEE Std 386，GB/T 12706.4和IEC 60502-4要求。

产品选型

您的购物车为空

额定电压	15kV	25kV	24kV
工频耐压(AC 60/50Hz)	34kV/1min	40kV/1min	54kV/5min
直流耐压(DC)	53kV	78kV	48 kV
局部放电	11kV,≤5pC	19kV,≤3pC	20.8kV,≤10pC
雷电冲击电压(正负极性各10 次)	95V	125V	125kV
屏蔽电阻	≤5000Ω	≤5000Ω	≤5000Ω
持续运行电流	600A	600A	--
4h过载电流	900A	900A	--
短时电流	25kA,0.17s(60Hz)或0.2s(50Hz)	25kA,0.17s(60Hz)或0.2s(50Hz)	--
短时电流	10kA,3s	10kA,3s	--
注：该产品满足ANSI/IEEE Std 386，GB/T 12706.4和IEC 60502-4要求。
