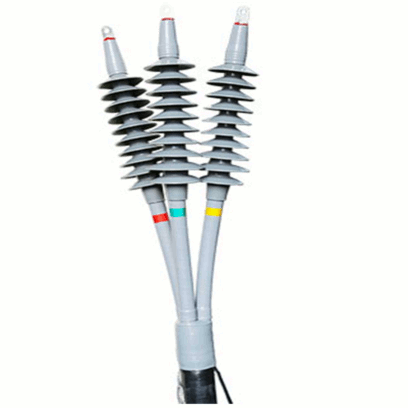

全冷缩电缆终端

全冷缩电缆终端

0₫
0₫
促销 售罄

应用领域：

广泛应用于1-35kV电力电缆输配电网络基础建设中



产品描述

全冷缩技术：无需动火及特殊工具，也无逐渐套入的麻烦，只需轻轻抽取芯绳，就会依靠自身的弹性回缩，从而紧紧贴附在电缆上，完成安装。
绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终对电缆本体提供恒定持久的径向压力，局部放电量小，与电缆本体“同呼吸”。
密封性好：终端主体配合冷缩指套、冷缩绝缘管和冷缩端子密封管，保证附件优良的弹性密封防潮性能。
安装简便：安装简单，操作的技术依赖性低，电缆预处理时，开剥距离短，安装空间需要较小。接地采用恒力弹簧工艺，无需焊接或铜扎线，更加快捷可靠。
运用广泛：抗污秽、耐老化、憎水性好、耐腐蚀及抗紫外线，保证长期使用性能稳定。具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。




产品参数

.7/15kV、26/35kV全冷缩电缆终端结构尺寸
  L1 L2 L3 L4 伞裙数量
26/35 kV 户外终端 ≥400 480±10 1000-1900 780-880 10
26/35 kV 户内终端 ≥300 420±10 800-1500 750-850 7
8.7/15 kV 户外终端 ≥200 285±10 500-800 500-600 5
8.7/15 kV 户内终端 ≥125 212±10 500-700 400-500 3
L3、L4可以根据现场施工环境适当调整，相应调整冷缩绝缘管的长度即可。

产品电气性能满足IEC60502、 GB/T12706.4标准要求。


主要电气参数：

测试项目 标准要求及检测结果
8.7/15kV 12/20 kV 18/30 kV 26/35 kV
5min工频耐压试验 39kV 54kV 81kV 117kV
未击穿、未闪络
局部放电试验 15 kV 20 kV 30 kV 45 kV
无可检测放电
空气中负荷循环试验 22 kV 30 kV 45 kV 65 kV
导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
冲击电压试验 95 kV 125 kV 170 kV 200 kV
正负极性各10次，未击穿、未闪络
户外终端盐雾试验 11 kV，1000h 15kV，1000h 22.5kV，1000h 32.5kV，1000h
未击穿、未闪络,无电蚀和机械损伤
户内终端潮湿试验 11 kV，300h 15kV，300h 22.5kV，300h 32.5kV，300h
未击穿、未闪络,无电蚀和机械损伤
正运行时最高允许温度 90℃ 90℃ 90℃ 90℃
短路时最高允许温度 250℃ 250℃ 250℃ 250℃


0.6/1kV产品主要电气参数：

检测项目 标准要求

结论
5min工频耐压试验 8kV，不击穿 通过
4h工频耐压试验 7.2Kv,不击穿 通过



产品选型



6～35kV冷缩终端产品选型表：



电压等级 线芯数量 电缆截面/mm2 绝缘外径/mm
26/35kV 1, 3 户内终端 50-95 120-240 300-400 500-630 28.5-35 35.5-42 42.5-48 48.5-56
1, 3 户外终端 50-95 120-240 300-400 500-630 28.5-35 35.5-42 42.5-48 48.5-56
18/20 kV、18/30kV 1, 3 户内终端 35-50 70-185 240-500 630 20-26.5 27-34.5 35-44.5 46-49.5
1, 3 户外终端 35-50 70-185 240-500 630 20-26.5 27-34.5 35-44.5 46-49.5
12/20kV 1, 3 户内终端 25-50 70-120 150-240 300-400 500-630 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3
1, 3 户外终端 25-50 70-120 150-240 300-400 500-630 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3
8.7/15kV 1, 3 户内终端 25-50 70-120 150-240 300-400 500-630 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
1, 3 户外终端 25-50 70-120 150-240 300-400 500-630 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
6/10kV 1, 3 户内终端 50-70 95-150 185-300 400-500 630 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3
1, 3 户外终端 50-70 95-150 185-300 400-500 630 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3


0.6/1kV冷缩终端产品选型表：

电压等级 线芯数量 型号规格 电缆截面/mm2
0.6/1kV单芯终端 1 0.6/1kVWLT-1/1 25-50mm2
0.6/1kVWLT-1/2 70-120mm2
0.6/1kVWLT-1/3 150-240mm2
0.6/1kVWLT-1/4 300-400mm2
0.6/1kV二芯终端 2 0.6/1kVWLT-2/1 25-50mm2
0.6/1kVWLT-2/2 70-120mm2
0.6/1kVWLT-2/3 150-240mm2
0.6/1kVWLT-2/4 300-400mm2
0.6/1kV三芯终端 3 0.6/1kVWLT-3/1 25-50mm2
0.6/1kVWLT-3/2 70-120mm2
0.6/1kVWLT-3/3 150-240mm2
0.6/1kVWLT-3/4 300-400mm2
0.6/1kV四芯终端 4 0.6/1kVWLT-4/1 25-50mm2
0.6/1kVWLT-4/2 70-120mm2
0.6/1kVWLT-4/3 150-240mm2
0.6/1kVWLT-4/4 300-400mm2
0.6/1kV五芯终端 5 0.6/1kVWLT-5/1 25-50mm2
0.6/1kVWLT-5/2 70-120mm2
0.6/1kVWLT-5/3 150-240mm2
0.6/1kVWLT-5/4 300-400mm2
