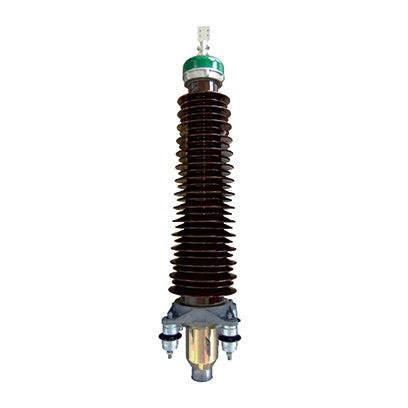

直流瓷套式户外终端

应用领域：

主要应用于柔性高压直流输电领域，由于其灵活多变的运行功率范围、运行的独立性、功率方向控制的简单性以及优越的输电性能而获得广泛的关注。

产品描述

1、本终端外绝缘采用瓷套绝缘管材质，适用于沿海及高污秽地区运行。本终端绝缘水平、载流量、运行温度等性能完全满足与其配合电缆的要求。2、终端应力锥采用进口EPDM橡胶高压注橡成型，由弹簧锥托顶紧，且采用应力锥罩结构将应力锥与绝缘填充剂隔离，克服了应力锥由于材料老化带来的弹性松弛、应力锥与电缆外半导层接触不良等弊病，以确保终端长期安全稳定运行。3、瓷套采用高强度高压电瓷制成，具有良好的耐气候型、抗漏痕、电蚀能力和憎水性能。4、终端采用多层密封结构，以防止终端在运行过程中出现渗水、漏油等现象。5、终端套管采用大小伞裙结构，具有良好的防污闪特性。

产品参数

1、VSC负荷循环试验：负荷循环包括加热周期和冷却周期；8个小时加热，16个小时自然冷却，为一个周期。在加热周期的最后两个小时，维持导体温度在70℃。加热期间时间直流电压UT，从负极性开始。其中一次反转与24小时负荷循环中负载电流停止时间一致。各持续施加12个循环。

2、VSC叠加冲击电压试验（试验在热条件下进行）：

2.1直流叠加操作冲击电压试验：

预加热和施加正极性U0电压，至少10h；正极性U0下，叠加正极性操作冲击电压Up2,S,连续10次；正极性U0下，叠加正极性操作冲击电压-Up2,O,连续10次；

预加热和施加负极性U0电压，至少10h；负极性-U0下，叠加正极性操作冲击电压-Up2,S,连续10次；负极性-U0下，叠加正极性操作冲击电压Up2,O,连续10次；

2.2直流叠加雷电冲击电压试验：

预加热和施加正极性U0电压，至少10h；叠加负极性雷电冲击电压-Up1,连续10次；

预加热和施加负极性-U0电压，至少10h；叠加正极性雷电冲击电压Up1,连续10次；

2.3随后直流电压试验

在室温下经受负极性电压-UT，2h。
