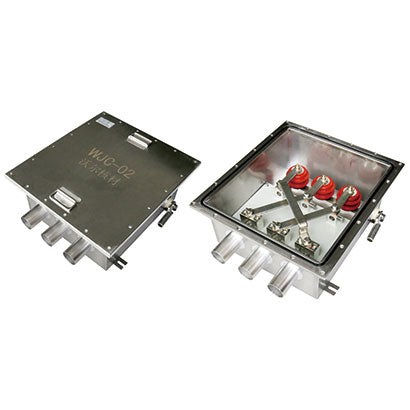

交叉互联箱

交叉互联箱

0₫
0₫
促销 售罄

应用领域：

主要应用于高压电缆线路的交叉互联接地



产品描述

本产品适用于高压单芯电力电缆金属护套的交叉互联，限制护套和绝缘接头绝缘段两侧冲击过电压的升高，控制金属护套的感应电压，减少或消除护层上的环形电流，提高电缆的输送容量，防止电缆外护层击穿，确保电缆的安全运行。本产品采用不锈钢制造的保护外壳，内部可浇注树脂，体积小、重量轻、易安装，护层保护器可进行更换。



产品参数

直接接地箱电气性能见下表：

序号 实验项目 技术要求
1 直流耐压试验 20kV，历时1min，不闪络，不击穿
2 冲击电压试验 峰值40kV，正负极性各10次，不闪络，不击穿
3 连接排与外壳间绝缘电阻试验 不小于20MΩ
4 连接排接触电阻试验 不大于20μΩ

护层保护器电气性能见下表：

序号 实验项目 BHQ-7/600 BHQ-10/600
1 通流容量（2ms方波冲击电流） 600A，18次 600A，18次
2 直流1mA参考电压试验 ≥4 kV ≥5.8 kV
3 额定电压 2.8 kV 4kV
4 持续运行电压（kV） 2.24 3.2
5 残压比 K≤2 K≤2
6 标称放电电流下的残压（10kA） ≤7kV ≤10kV



产品选型
