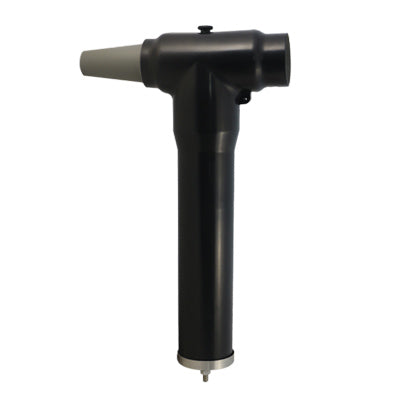

35kV可分离连接器

应用领域：

用于35kV及以下电气设备的进出线位置。产品有C型和E型两种设计，符合EN 50180&EN 50181标准。满足“C型”和“E型”不同套管出线的需求。为电气设备的出线套管与电缆提供全绝缘，屏蔽可触摸的电气连接

产品描述

35kV可分离连接器包含：

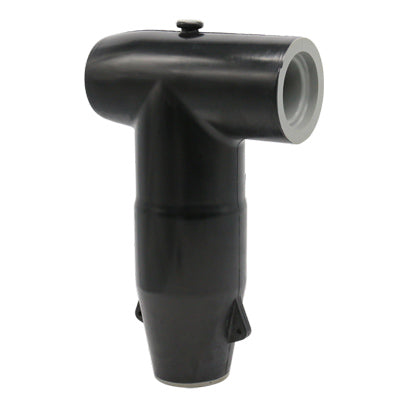

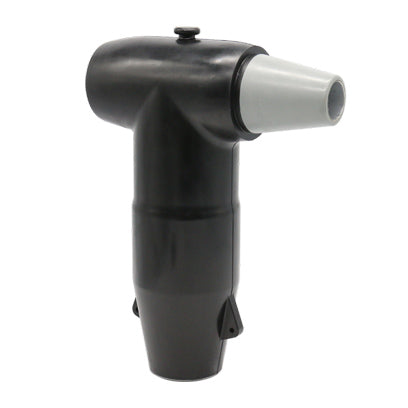

1、符合C型套管的35kV  C型可分离连接器（俗称欧式系列）：35kV C型屏蔽前插，型号：WCB 35/630；35kV C型屏蔽后插，型号：WCBK 35/630。

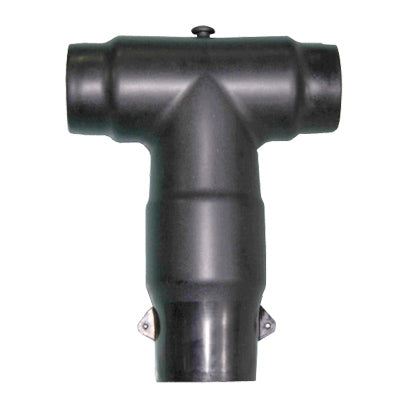

2、符合E型套管的35kV  E型可分离连接器（俗称美式系列）：35kV E型屏蔽前插，型号：WEB 35/630；35kV E型屏蔽后插，型号：WEBK 35/630。

3、35kV  C型可分离连接器一般多用于35kV环网开关柜中，为开关柜的进出线套管与电缆之间提供全绝缘电气连接。

4、35kV  E型可分离连接器一般多用于35kV电缆分支箱中，为电缆分支箱的套管与电缆之间提供全绝缘电气连接。

前插工作时用螺栓连接在开关柜套管插座上；其尾部可直接用绝缘塞堵塞，也可扩展连接后插式电缆插头或后插式避雷器。

后插头和同系列的前插头或另外同系列的后插头连接，提供扩展的电缆连接回路（分支），它不能直接和套管连接。尾部可直接用绝缘塞堵住，也可扩展连接另外一路同系列的后插电缆头或后插式避雷器。

产品特点

1、采用高品质三元乙丙橡胶，不仅具有优异的电气性能，同时抗撕裂、抗臭氧、耐氧化、抗腐蚀、机械强度高。

2、国际先进的三层注射工艺有效的保证了界面性能，避免了层间间隙，最大限度的减小局部放电。

3、屏蔽型插头的内外屏设计，设计采用仿真软件仿真优化，使得电场结构更加合理；外屏蔽层模塑成型，接地电阻小于5000Ω，有效的使电缆头外表面保持零电位，确保维护操作人身安全。



产品参数

电气性能

额定电压	35kV
适用套管类型（前插）	C 型、E型
工频耐压(AC)	117kV/5min
局部放电	45kV,≤10pC
冲击电压(正负极性各10 次)	200kV
屏蔽电阻	≤1000Ω
适用电缆截面	25-500mm2
注：该产品满足GB/T 12706.4 要求。

序号	项目	单位	参数
1	产品型号	-	YH5WZ-51/134	YH5WZ-51/134	YH5WZ-51/134
2	系统标称电压	kV	35	35	35
3	避雷器额定电压	kV	51	51	51
4	持续运行电压	kV	40.8	40.8	40.8
5	标称放电电流In	kA	5	5	5
6	直流1mA参考电压	kV	≥73	≥73	≥73
7	0.75U1mA泄漏电流	μA	≤10	≤10	≤10
8	陡波冲击残压	kV	≤154	≤154	≤154
9	雷电冲击残压	kV	≤134	≤134	≤134
10	操作冲击残压	kV	≤114	≤114	≤114
11	局部放电	pC	≤10	≤10	≤10
12	2mS方波冲击电流耐受	A	400	600	800
13	大电流冲击耐受	kA	100	100	100
