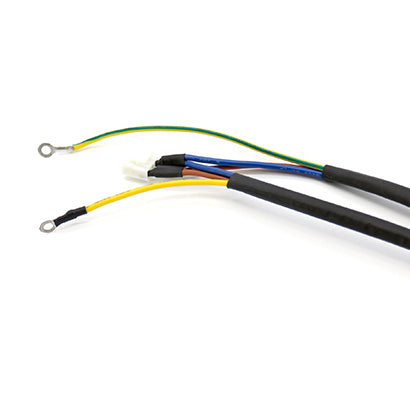

RSFR-(3X,4X)135G——3:1&4:1阻燃军标热缩管
RSFR-(3X,4X)135G——3:1&4:1阻燃军标热缩管
无法加载取货服务可用情况
应用领域：
电子、通信、汽车零部件保护、船舶、飞机制造等
产品描述
l 执行标准：AMS-DTL-23053/5，兼容UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：3:1, 4:1
l 起始收缩温度：≥+84℃
l 完全收缩温度：≥+120℃
l 使用温度：-55℃~+135℃
l 弹性好、低烟、柔软、阻燃
l 环保标准：RoHS
l 标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色（透明管为非阻燃）
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
老化后拉伸强度 |
≥7.3 MPa |
175℃×168h |
|
老化后断裂伸长率 |
≥100% |
175℃×168h |
|
轴向变化率 |
-5%~+5% |
ASTM D 2671 |
|
阻燃性 |
VW-1 |
ASTM D 2671 C法 |
|
击穿强度 |
≥15kV/mm |
ASTM D 149 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
产品选型
135G3规格表：
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
|
|
内径 |
壁厚 |
|||
|
1.5/0.5 |
1.60±0.10 |
≤0.5 |
0.45±0.10 |
200 |
|
3.0/1.0 |
3.20±0.10 |
≤1.0 |
0.55±0.10 |
200 |
|
4.5/1.5 |
4.70±0.10 |
≤1.5 |
0.60±0.10 |
100 |
|
6.0/2.0 |
6.20±0.10 |
≤2.0 |
0.65±0.10 |
100 |
|
9.0/3.0 |
9.30±0.20 |
≤3.0 |
0.75±0.15 |
50 |
|
12.0/4.0 |
12.30±0.20 |
≤4.0 |
0.75±0.15 |
50 |
|
15.0/5.0 |
15.30±0.20 |
≤5.0 |
0.80±0.15 |
50 |
|
18.0/6.0 |
18.30±0.20 |
≤6.0 |
0.85±0.15 |
50 |
|
24.0/8.0 |
24.40±0.30 |
≤8.0 |
1.00±0.20 |
25 |
|
30.0/10.0 |
30.40±0.30 |
≤10.0 |
1.15±0.20 |
25 |
|
39.0/13.0 |
39.60±0.50 |
≤13.0 |
1.50±0.20 |
25 |
|
50.0/16.0 |
50.60±0.50 |
≤16.0 |
2.50±0.20 |
25 |
|
60.0/20.0 |
61.50±1.00 |
≤20.0 |
2.60±0.20 |
25 |
|
70.0/23.0 |
71.50±1.00 |
≤23.0 |
2.60±0.20 |
25 |
|
80.0/26.0 |
81.50±1.00 |
≤26.0 |
2.60±0.20 |
25 |
|
90.0/30.0 |
91.50±1.00 |
≤30.0 |
2.60±0.20 |
25 |
|
100.0/33.0 |
101.50±1.00 |
≤33.0 |
2.60±0.20 |
25 |
135G4规格表
|
规格 |
供货内径 (mm) |
全缩后内径 (mm) |
|
Φ4.0/1.0 |
≥4.1 |
≤1.0 |
|
Φ6.0/1.5 |
≥6.1 |
≤1.5 |
|
Φ8.0/2.0 |
≥8.1 |
≤2.0 |
|
Φ10.0/2.5 |
≥10.1 |
≤2.5 |
|
Φ12.0/3.0 |
≥12.1 |
≤3.0 |
|
Φ16.0/4.0 |
≥16.1 |
≤4.0 |
|
Φ19.1/4.6 |
≥19.2 |
≤4.7 |
|
Φ25.4/6.5 |
≥25.5 |
≤6.3 |
|
Φ30.0/7.5 |
≥30.1 |
≤7.5 |
|
Φ38.1/9.5 |
≥38.2 |
≤9.5 |
|
Φ51.0/13.0 |
≥51.1 |
≤12.7 |
备注：其它规格可定做。
