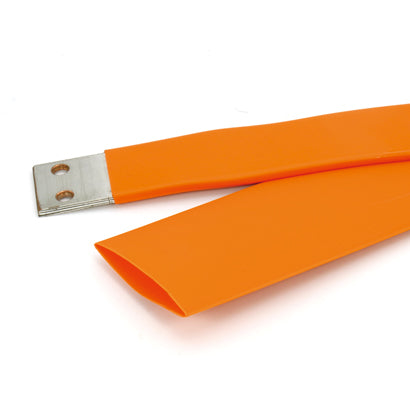

RSFR-(2X)125XNY-新能源专用阻燃热缩管
RSFR-(2X)125XNY-新能源专用阻燃热缩管
无法加载取货服务可用情况
应用领域：
新能源汽车叠层母排
产品描述
新能源汽车额专用阻燃热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，主要功能是新能源汽车叠层母排的保护、绝缘，连接件的电绝缘，焊点防锈防腐，机械防腐等。
l 执行标准：UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：2:1
l 阻燃、环保
l 起始收缩温度：≥+84℃
l 完全收缩温度：≥+125℃
l 使用温度：-55℃~+125℃
l 环保标准：RoHS
l 标准颜色：橙、白，其他颜色可定做
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
老化后拉伸强度 |
≥7.3 MPa |
158℃×168h |
|
老化后断裂伸长率 |
≥100% |
158℃×168h |
|
轴向变化率 |
-5%~+5% |
ASTM D 2671 |
|
阻燃性 |
VW-1 |
ASTM D 2671 C法 |
|
耐电压(600V) |
2500 V，1min 不击穿 |
UL224 |
|
击穿强度(与耐电压二选一) |
≥15kV/mm |
ASTM D 149 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
产品选型
|
规格 |
供货内径(mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
适用范围(mm) |
|
|
内径 |
壁厚 |
||||
|
Φ10/5.00 |
10.50±0.30 |
≤5.00 |
0.56±0.10 |
100 |
5.3~10.1 |
|
Φ11/5.50 |
11.50±0.30 |
≤5.50 |
0.56±0.10 |
100 |
5.8~11.1 |
|
Φ12/6.00 |
12.50±0.30 |
≤6.00 |
0.56±0.10 |
100 |
6.3~12.1 |
|
Φ13/6.50 |
13.50±0.30 |
≤6.50 |
0.70±0.10 |
100 |
6.8~13.1 |
|
Φ14/7.00 |
14.50±0.30 |
≤7.00 |
0.70±0.10 |
100 |
7.3~14.1 |
|
Φ15/7.50 |
15.50±0.40 |
≤7.50 |
0.70±0.10 |
100 |
7.8~15.1 |
|
Φ16/8.00 |
16.50±0.40 |
≤8.00 |
0.70±0.10 |
100 |
8.3~16.1 |
|
Φ17/8.50 |
17.50±0.40 |
≤8.50 |
0.70±0.10 |
100 |
8.8~17.1 |
|
Φ18/9.00 |
19.00±0.50 |
≤9.00 |
0.70±0.10 |
100 |
9.3~18.1 |
|
Φ20/10.0 |
22.00±0.50 |
≤10.0 |
0.80±0.15 |
100 |
10.5~21.0 |
|
Φ22/11.0 |
24.00±0.50 |
≤11.0 |
0.80±0.15 |
100 |
11.5~23.0 |
|
Φ25/12.5 |
26.00±0.50 |
≤12.5 |
0.90±0.15 |
50 |
13.0~25.0 |
|
Φ28/14.0 |
29.00±0.50 |
≤14.0 |
0.90±0.15 |
50 |
14.5~27.0 |
|
Φ30/15.0 |
31.50±1.00 |
≤15.0 |
1.00±0.15 |
50 |
17.0~29.0 |
|
Φ35/17.5 |
36.50±1.00 |
≤17.5 |
1.00±0.15 |
50 |
20.0~30.0 |
|
Φ40/20.0 |
41.50±1.00 |
≤20.0 |
1.00±0.15 |
50 |
22.0~35.0 |
|
Φ45/22.0 |
46.50±1.50 |
≤22.5 |
1.00±0.15 |
25 |
30~45 |
|
Φ50/25.0 |
≥50 |
≤25.0 |
1.10±0.15 |
25 |
28~45 |
备注：壁厚与其他规格可根据客户要求定做。
