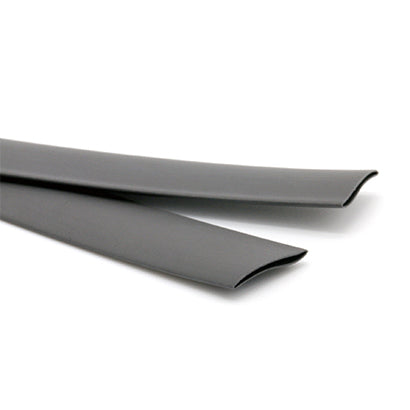

RSFR-(2X)125HCX——磁性套管
RSFR-(2X)125HCX——磁性套管
常规价格
0₫
常规价格
促销价
0₫
单价
/
单价
无法加载取货服务可用情况
应用领域：
电子元器件
产品描述
l 热缩倍率：2:1
l 柔软、非阻燃
l 起始收缩温度：≥+84℃
l 完全收缩温度：≥+120℃
l 使用温度：-55℃~+125℃
l 优越的电磁兼容性
l 环保标准：RoHS
l 标准颜色：黑
产品参数
|
项目 |
性能指标 |
测试标准 |
|
|
抗张强度 |
≥10.4 MPa |
GB/T1040 |
|
|
断裂伸长率 |
≥200% |
||
|
老化后抗张强度 |
≥7.3 MPa |
UL224(158°C×168h) |
|
|
老化后断裂伸长率 |
≥100% |
||
|
同心率 |
≥70% |
UL224 |
|
|
冷弯曲 |
不龟裂 |
UL224(-30℃×1h) |
|
|
密度 |
≤2.5 g/cm3 |
—— |
|
|
吸水率 |
≤0.5% |
ASTM D 570 |
|
|
化学特性 |
铜安定性 |
通过 |
UL224(158℃×168h) |
|
抗腐蚀性 |
通过 |
||
|
电气性能 |
铜体积电阻率 |
≥1×1012 Ω·cm |
GB/T1410 |
|
绝缘耐压 |
1500V，1min不击穿 |
UL224 |
|
|
工作频率 |
1K~500KHz |
—— |
|
|
电感上升幅度 |
≥10% |
—— |
|
产品选型
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
|
|
内 径 |
壁 厚 |
|||
|
Φ4.0 |
4.70±0.40 |
≤2.0 |
0.45±0.10 |
200 |
|
Φ5.0 |
5.50±0.40 |
≤2.5 |
0.55±0.10 |
100 |
|
Φ6.0 |
6.50±0.40 |
≤3.0 |
0.55±0.10 |
100 |
|
Φ8.0 |
8.50±0.50 |
≤4.0 |
0.60±0.10 |
100 |
|
Φ10 |
10.50±0.50 |
≤5.0 |
0.60±0.10 |
100 |
|
Φ12 |
12.50±0.50 |
≤6.0 |
0.60±0.10 |
100 |
|
Φ14 |
14.50±0.50 |
≤7.0 |
0.65±0.10 |
100 |
备注:小于Φ4或大于Φ14为非正常套管，按订单要求制造。
