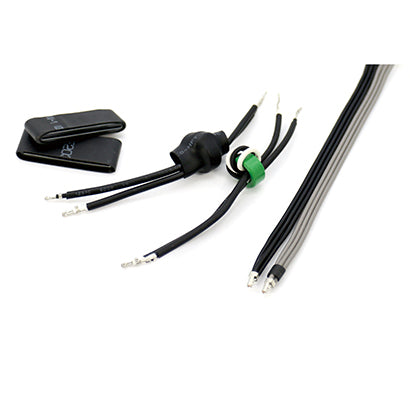

RSFR-(2X)125HPF——无卤无红磷热缩管

RSFR-(2X)125HPF——无卤无红磷热缩管

0₫
0₫
促销 售罄

应用领域：

电子、通信



产品描述

l  执行标准： UL224

l  热缩倍率：2:1

l  起始收缩温度：≥+80℃

l  完全收缩温度：≥+125℃

l  使用温度：-55℃~+125℃

l  无卤、无红磷

l  环保标准：RoHS、I P C / J E D E C - J - S T D - 7 0 9、H类材料

l  标准颜色：黑、红、黄、蓝、白（其它颜色可定做）

有害物质名称

指标 (ppm)

试验方法

镉，Cd

铬，Cr

汞，Hg

铅，Pb

Σ（Cd、Cr 、Hg、Pb）≤100为合格，或
若Σ（Cd、Cr 、Hg、Pb）≧100，则须Σ
（Cd、Hg、Pb）≤100，且Cr ≤5为合格

GB/Z21274-2007

GB/Z21275-2007

总铬按照EPA3052

氯，Cl（ppm）

≤900

Pr EN14582 B

溴，Br（ppm）

≤900

Pr EN14582 B

一至十溴联苯，PBBs

N/A

GB/Z21276-2007

一至十溴联苯醚，PBDEs

N/A

GB/Z21276-2007

红磷

≤1000

PY-GC/MS



产品参数

性能

指标

试验方法

拉伸强度

≥10.4 MPa

GB/T1040

断裂伸长率

≥200%

GB/T1040

老化后拉伸强度

≥7.3 MPa

158℃×168h

老化后断裂伸长率

≥100%

158℃×168h

抗冷弯曲

不龟裂

UL224(-30℃×1 h)

额定电压

2500V，1min不击穿

UL224

击穿强度

≥15kV/mm

ASTM D 149

体积电阻率

≥1×1014 Ω·cm

IEC 60093

铜腐蚀性

无腐蚀

UL224(158℃×168h)

抗腐蚀性

通过

UL224，158℃×168h

阻燃性

VW-1

UL224



产品选型

规格

(mm)

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘

适用范围

(mm)

内径

壁厚

Φ0.6CB

0.90±0.20

≤0.40

0.25±0.10

200

0.50~0.70

Φ0.8CB

1.10±0.20

≤0.50

0.25±0.10

200

0.65~0.80

Φ1.0CB

1.40±0.20

≤0.65

0.25±0.10

200

0.85~1.0

Φ1.5CB

1.90±0.20

≤0.85

0.25±0.10

200

1.00~1.4

Φ2.0CB

2.40±0.20

≤1.00

0.28±0.10

200

1.30~1.8

Φ2.5CB

2.90±0.20

≤1.30

0.28±0.10

200

1.50~2.3

Φ3.0CB

3.40±0.20

≤1.50

0.28±0.10

200

1.80~2.7

Φ3.5CB

3.90±0.20

≤1.80

0.25±0.10

200

2.00~3.2

Φ4.0CB

4.40±0.20

≤2.00

0.30±0.10

200

2.30~3.6

Φ4.5CB

4.90±0.20

≤2.30

0.30±0.10

100

2.50~4.0

Φ5.0CB

5.50±0.20

≤2.5

0.32±0.10

100

3.00~4.5

Φ6.0CB

6.50±0.20

≤3.0

0.32±0.10

100

3.50~5.4

Φ7CB

7.50±0.30

≤3.5

0.32±0.10

200

4.00~6.3

Φ8CB

8.50±0.30

≤4.0

0.32±0.10

200

4.50~7.2

Φ9CB

9.50±0.30

≤4.5

0.35±0.10

200

5.00~8.2

Φ10CB

10.50±0.30

≤5.0

0.35±0.10

200

5.50~9.2

Φ11CB

11.50±0.30

≤5.5

0.40±0.10

200

6.0~10.2

Φ12CB

12.50±0.30

≤6.0

0.40±0.10

200

6.5~11.2

Φ13CB

13.50±0.30

≤6.5

0.40±0.10

200

7.0~12.2

Φ14CB

14.50±0.30

≤7.0

0.40±0.10

200

7.5~13.2

Φ15CB

15.50±0.40

≤7.5

0.40±0.10

200

8.0~14.2

Φ16CB

16.50±0.40

≤8.0

0.40±0.10

200

8.5~15.1

Φ17CB

17.50±0.40

≤8.5

0.40±0.10

200

9.0~16.1

Φ18CB

18.50±0.40

≤9.0

0.42±0.10

200

9.5~17.1

Φ20CB

20.50±0.50

≤10.0

0.45±0.10

200

10.5~18.1

Φ22CB

22.50±0.50

≤11.0

0.45±0.10

200

11.5~20.0

Φ25CB

25.50±0.50

≤12.5

0.45±0.10

100

13.0~22.0



600V无卤无红磷阻燃型热收缩套管（H9套管）规格表：

规格

(mm)

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘

适用范围

(mm)

内径

壁厚

Φ0.6

0.90±0.20

≤0.40

0.33±0.10

200

0.50~0.70

Φ0.8

1.10±0.20

≤0.50

0.33±0.10

200

0.65~0.80

Φ1.0

1.40±0.20

≤0.65

0.36±0.10

200

0.85~0.90

Φ1.5

1.90±0.20

≤0.85

0.36±0.10

200

1.0~1.3

Φ2.0

2.40±0.20

≤1.00

0.45±0.10

200

1.3~1.8

Φ2.5

2.90±0.20

≤1.30

0.45±0.10

200

1.5~2.3

Φ3.0

3.40±0.20

≤1.50

0.45±0.10

200

1.8~2.8

Φ3.5

3.90±0.20

≤1.80

0.45±0.10

200

2.0~3.3

Φ4.0

4.40±0.20

≤2.00

0.45±0.10

200

2.3~3.8

Φ4.5

4.90±0.20

≤2.30

0.45±0.10

100

2.5~4.5

Φ5.0

5.50±0.20

≤2.5

0.56±0.10

100

3.0~4.8

Φ6.0

6.50±0.20

≤3.0

0.56±0.10

100

3.5~5.3

Φ7

7.50±0.30

≤3.5

0.56±0.10

100

4.0~6.3

Φ8

8.50±0.30

≤4.0

0.56±0.10

100

4.5~7.2

Φ9

9.50±0.30

≤4.5

0.56±0.10

100

5.0~8.2

Φ10

10.50±0.30

≤5.0

0.56±0.10

100

5.5~9.2

Φ12

12.50±0.30

≤6.0

0.56±0.10

100

6.5~10.2

Φ14

14.50±0.30

≤7.0

0.70±0.10

100

7.5~12.2

Φ15

15.50±0.40

≤7.5

0.70±0.10

100

8.0~14.2

Φ16

16.50±0.40

≤8.0

0.70±0.10

100

8.5~15.2

Φ18

19.00±0.40

≤9.0

0.70±0.10

100

10.0~16.1

Φ20

22.00±0.50

≤10.0

0.80±0.10

100

10.4~18.5

Φ22

24.00±0.50

≤11.0

0.80±0.15

100

12.5~21.5

Φ25

25.00±0.50

≤12.5

0.90±0.15

50

14.0~23.5

Φ28

29.00±0.50

≤14.0

0.90±0.15

50

15.0~25.5

Φ30

31.50±0.50

≤15.0

1.00±0.15

50

17.5~28.5

Φ35

36.50±0.50

≤17.5

1.00±0.15

50

20~30

Φ40

41.50±1.50

≤20.0

1.00±0.15

50

21~35
