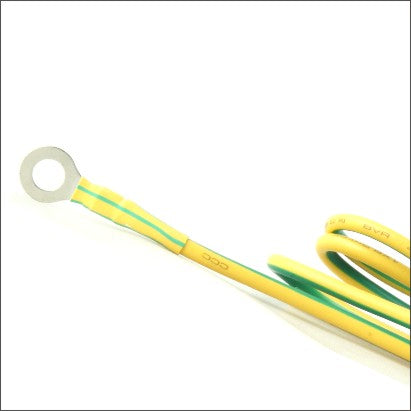

RSFR-(2X,3X)125YG——2:1&3:1黄绿标识热缩管
RSFR-(2X,3X)125YG——2:1&3:1黄绿标识热缩管
无法加载取货服务可用情况
应用领域：
线束或电缆中地线的标识，特殊线缆和母线或管道的标识等。
产品描述
l 热缩倍率：2:1, 3:1
l 起始收缩温度：≥+70℃
l 完全收缩温度：≥+125℃
l 使用温度：-55℃~+125℃
l 低烟、柔软、阻燃
l 环保标准：RoHS
l 标准颜色：黄绿相间
产品参数
|
性能 |
指标 |
试验方法 |
|
拉伸强度 |
≥10.4 MPa |
ASTM D 2671 |
|
断裂伸长率 |
≥200% |
ASTM D 2671 |
|
老化后拉伸强度 |
≥7.3 MPa |
158℃×168h |
|
老化后断裂伸长率 |
≥100% |
158℃×168h |
|
轴向变化率 |
-8%~+8% |
ASTM D 2671 |
|
击穿强度 |
≥15kV/mm |
IEC 60243 |
|
体积电阻率 |
≥1014 Ω·cm |
IEC 60093 |
|
阻燃性 |
VW-1 |
ASTM D 2671 C法 |
产品选型
RSFR-(2X)YG规格表:
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 |
|
|
内径 |
壁厚 |
|||
|
Φ1.0 |
1.50±0.30 |
≤0.7 |
0.28±0.10 |
200 |
|
Φ1.5 |
2.00±0.30 |
≤0.9 |
0.30±0.10 |
200 |
|
Φ2.0 |
2.50±0.30 |
≤1.0 |
0.35±0.10 |
200 |
|
Φ2.5 |
3.00±0.30 |
≤1.3 |
0.36±0.10 |
200 |
|
Φ3.0 |
3.50±0.40 |
≤1.5 |
0.38±0.10 |
200 |
|
Φ3.5 |
4.00±0.40 |
≤1.8 |
0.40±0.10 |
200 |
|
Φ4.0 |
4.50±0.40 |
≤2.0 |
0.45±0.10 |
200 |
|
Φ4.5 |
5.00±0.40 |
≤2.3 |
0.45±0.10 |
100 |
|
Φ5.0 |
5.50±0.40 |
≤2.5 |
0.45±0.10 |
100 |
|
Φ6.0 |
6.50±0.40 |
≤3.0 |
0.50±0.10 |
100 |
|
Φ7.0 |
7.50±0.40 |
≤3.5 |
0.50±0.10 |
100 |
|
Φ8.0 |
8.50±0.50 |
≤4.0 |
0.55±0.10 |
100 |
|
Φ9.0 |
9.50±0.50 |
≤4.5 |
0.55±0.10 |
100 |
|
Φ10.0 |
10.50±0.50 |
≤5.0 |
0.55±0.10 |
100 |
|
Φ11.0 |
11.50±0.50 |
≤5.5 |
0.60±0.10 |
100 |
|
Φ12.0 |
12.50±0.50 |
≤6.0 |
0.60±0.10 |
100 |
|
Φ13.0 |
13.50±0.50 |
≤6.5 |
0.60±0.10 |
100 |
|
Φ14.0 |
14.50±0.50 |
≤7.0 |
0.65±0.10 |
100 |
|
Φ15.0 |
15.50±0.60 |
≤7.5 |
0.70±0.10 |
100 |
|
Φ16.0 |
17.00±0.60 |
≤8.0 |
0.70±0.10 |
100 |
|
Φ17.0 |
17.50±0.60 |
≤8.5 |
0.70±0.10 |
100 |
|
Φ18.0 |
19.00±0.70 |
≤9.0 |
0.70±0.15 |
100 |
|
Φ20.0 |
22.00±0.70 |
≤10.0 |
0.80±0.15 |
100 |
|
Φ22.0 |
24.0±0.70 |
≤11.0 |
0.90±0.15 |
100 |
|
Φ25.0 |
26.0±0.70 |
≤12.5 |
0.90±0.15 |
50 |
|
Φ28.0 |
29.00±0.70 |
≤14.0 |
0.95±0.15 |
50 |
|
Φ30.0 |
31.50±0.70 |
≤15.0 |
0.95±0.15 |
50 |
|
Φ35.0 |
36.50±0.70 |
≤17.5 |
1.00±0.15 |
50 |
|
Φ40.0 |
41.50±0.70 |
≤20.0 |
1.00±0.20 |
50 |
|
Φ45.0 |
46.00±0.70 |
≤22.5 |
1.00±0.20 |
25 |
|
Φ50.0 |
51.00±0.70 |
≤25.0 |
1.00±0.20 |
25 |
|
Φ60.0 |
≥60.0 |
≤30.0 |
1.10±0.20 |
25 |
|
Φ70.0 |
≥70.0 |
≤35.0 |
1.20±0.20 |
25 |
|
Φ80.0 |
≥80.0 |
≤40.0 |
1.30±0.20 |
25 |
|
Φ90.0 |
≥90.00 |
≤45.0 |
1.50±0.20 |
25 |
|
Φ100 |
≥100 |
≤50.0 |
1.65±0.20 |
25 |
|
Φ120 |
≥120 |
≤60.0 |
1.70±0.20 |
15 |
|
Φ150 |
≥150 |
≤75.0 |
1.70±0.20 |
15 |
|
Φ180 |
≥180 |
≤90.0 |
1.75±0.20 |
15 |
RSFR-(3X)YG规格表:
|
规格 |
供货内径 (mm) |
全缩后尺寸 (mm) |
标准包装 米/盘 米/根 |
|
|
内径 |
壁厚 |
|||
|
Φ3.2 |
≥3.2 |
≤1.0 |
0.55±0.15 |
200 |
|
Φ4.8 |
≥4.8 |
≤1.5 |
0.60±0.15 |
100 |
|
Φ6.4 |
≥6.4 |
≤2.0 |
0.65±0.15 |
100 |
|
Φ9.5 |
≥9.5 |
≤3.0 |
0.75±0.15 |
50 |
|
Φ12.7 |
≥12.7 |
≤4.0 |
0.75±0.20 |
50 |
|
Φ19.1 |
≥19.1 |
≤6.0 |
0.85±0.20 |
50 |
|
Φ25.4 |
≥25.4 |
≤8.0 |
1.00±0.20 |
50 |
|
Φ39.0 |
≥39.0 |
≤13.0 |
1.50±0.20 |
1.22 |
